二千平4层阳光排屋建筑施工CAD图纸(7号楼)(小区效果图)

  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 项目所在地:江苏
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑设计面积:2645平方米
  • 建筑地上层数:4层
  • 设计效果图:无

附件详情

工程住宅建筑面积为2645平方米,车库为614平方米,阳台面积为176平方米.
工程主体为四层局部五层底部为车库,一~五层为住宅.
工程建筑类别三级,二级防火,使用年限为50年.

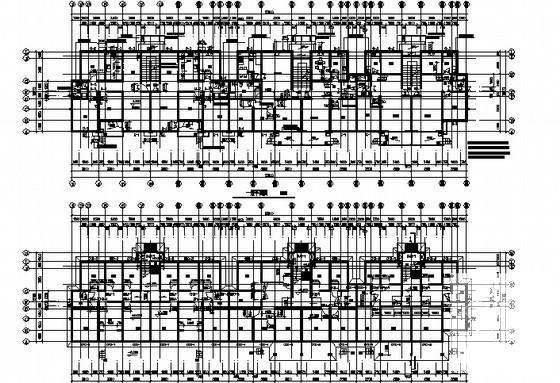

平面

总图

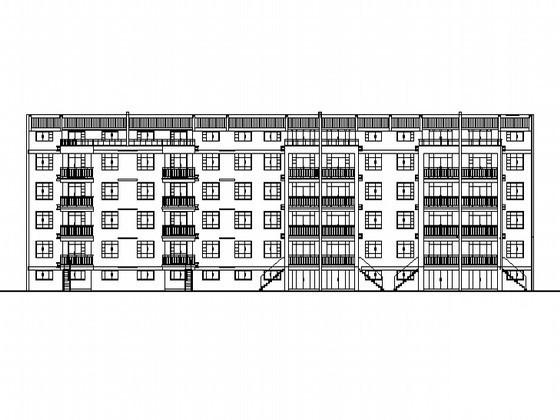

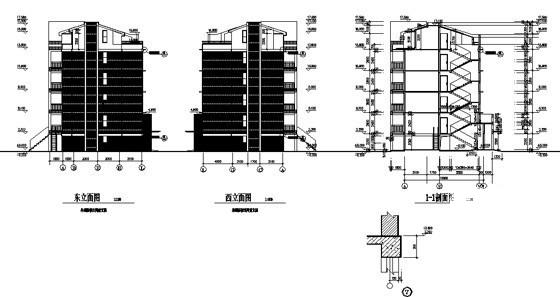

侧立面图

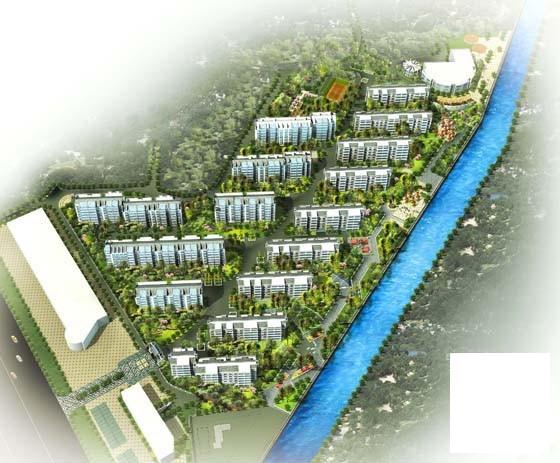

小区效果图

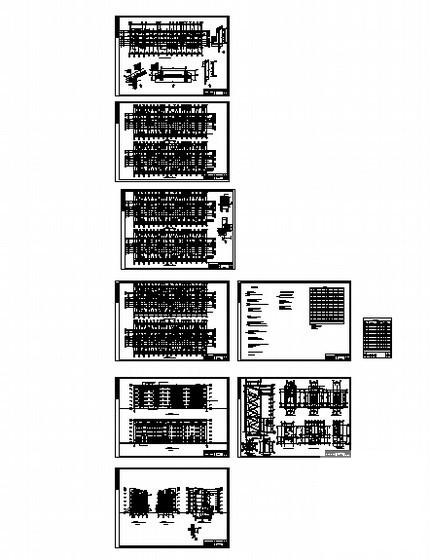

总图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 二千平4层阳光排屋建筑施工CAD图纸(7号楼)(小区效果图) - 1
    第 1 张图
  • 二千平4层阳光排屋建筑施工CAD图纸(7号楼)(小区效果图) - 2
    第 2 张图
  • 二千平4层阳光排屋建筑施工CAD图纸(7号楼)(小区效果图) - 3
    第 3 张图
  • 二千平4层阳光排屋建筑施工CAD图纸(7号楼)(小区效果图) - 4
    第 4 张图
  • 二千平4层阳光排屋建筑施工CAD图纸(7号楼)(小区效果图) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
