5层加阁楼框架结构阳光小区住宅楼结构施工大样图

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.40kN/平方米
  • 地下室功能:车库
  • 参考图纸:36张
  • 设计年代:近代

附件详情

该项目是苏州某花园小区住宅楼项目,五层加阁楼框架结构,地下一层,抗震设防烈度为6度,场地为Ⅲ类,基础采用桩基础,基础设计等级为丙级,地下水位类型为潜水型。

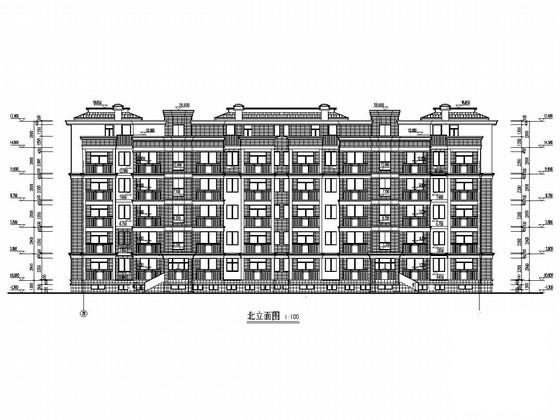

该资料包含: 结构设计说明 ,基础图,承台图,桩位图,梁平法施工图,板平法施工图,柱平法施工图,建筑设计说明,平面图,立面图,剖面图,大样图,楼梯图等共计36张图。
分享投稿时间:近几年11月。

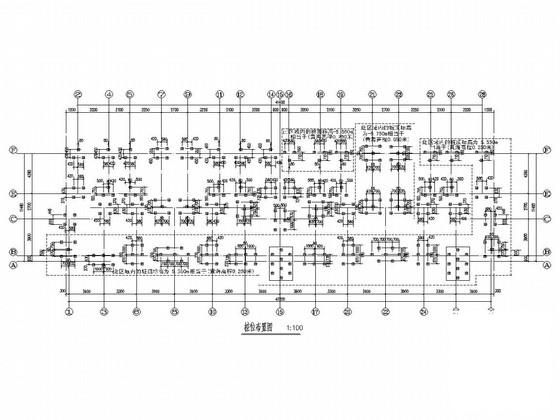

桩位布置图

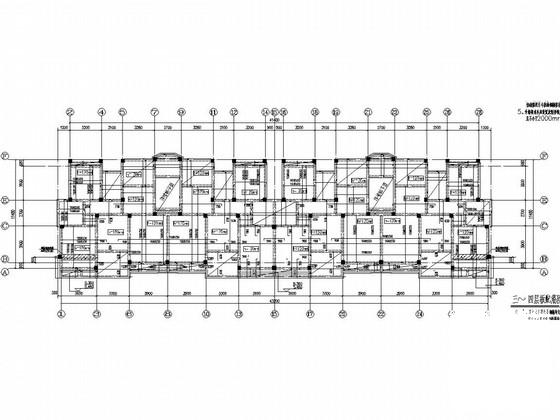

三~四层板配筋图

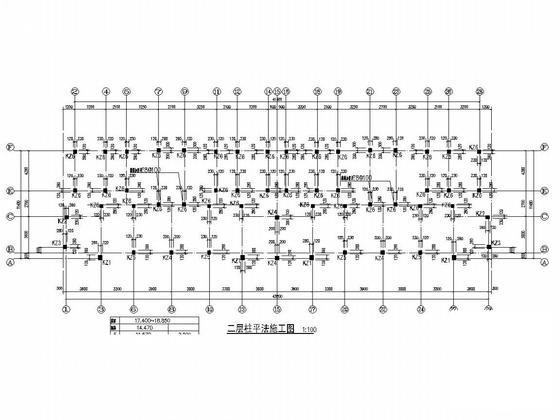

二层柱平法施工图

墙身大样

户型标准层户型大样图

太阳能 平面布置图

阁楼层梁配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架结构阁楼 - 1
    框架结构阁楼 - 1
  • 框架结构阁楼 - 2
    框架结构阁楼 - 2
  • 框架结构阁楼 - 3
    框架结构阁楼 - 3
  • 框架结构阁楼 - 4
    框架结构阁楼 - 4
  • 框架结构阁楼 - 5
    框架结构阁楼 - 5
  • 框架结构阁楼 - 6
    框架结构阁楼 - 6
以上是部分截图,请下载附件后查看完整高清内容
