16层加1层阁楼剪力墙住宅结构CAD施工图纸(地下室顶板)

附件详情

该项目地上十六层加一层阁楼，地下为二层。地上各层层高均为2.9米，地下室层高为 3.20m, 2.80m，建筑檐口标高为 50.250m。以地下室顶板为嵌固端。该项目建筑设计结构形式为剪力墙结构，基础形式为平板式筏基，该项目与地下车库部分整体连接不设缝，为避免过大沉降差，在主楼与车库间设置沉降后浇带。

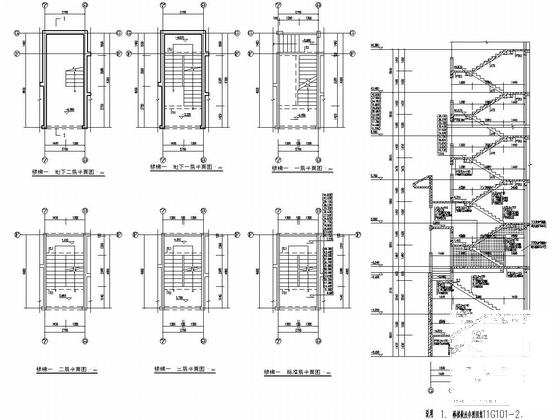

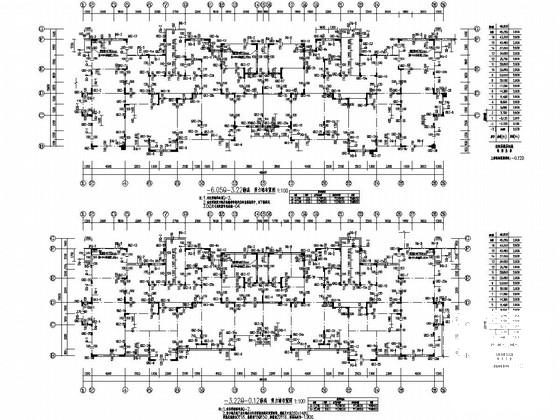

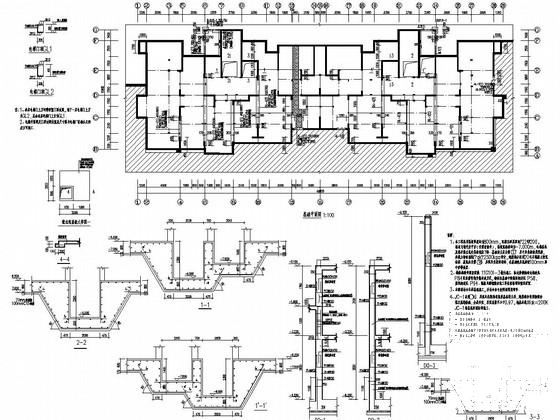

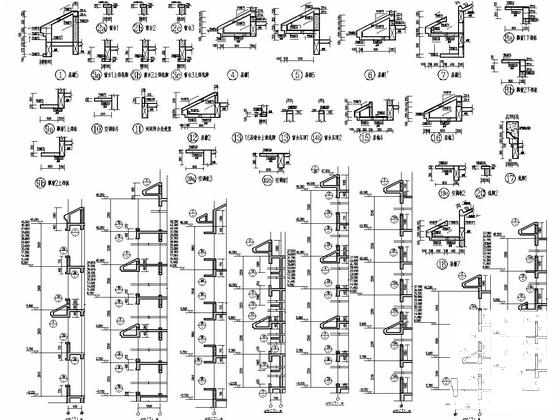

该资料包含： 结构设计说明 ，基础结构图，剪力墙布置图，抗震墙边缘构件大样图，梁板配筋图，楼梯图，墙身详图。
