4层加阁楼异形柱框架结构住宅及变电室小区结构施工图纸(3栋)

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.60kN/平方米
  • 雪压:0.20kN/平方米
  • 地下室功能:车库,商业,设备用房
  • 参考图纸:71张
  • 设计年代:近代

附件详情

该项目是山东青岛某住宅区项目,该项目地上四层加一层阁楼,地下为二层。地上一层层高3.3米,二层层高3.1米,三层层高3.3米,四层层高3.1米,阁楼层层高2.8米,地下室层高均为 3.00m。建筑檐口标高为 15.6m。以地下室顶板为嵌固端。该项目建筑设计结构形式为异形柱框架结构,基础形式为独基+防水底板。该项目与地下车库部分整体连接不设缝,为避免过大沉降差,在主楼与车库间设置沉降后浇带。
地下两层,抗震设防烈度为6度,基础设计等级为丙级。

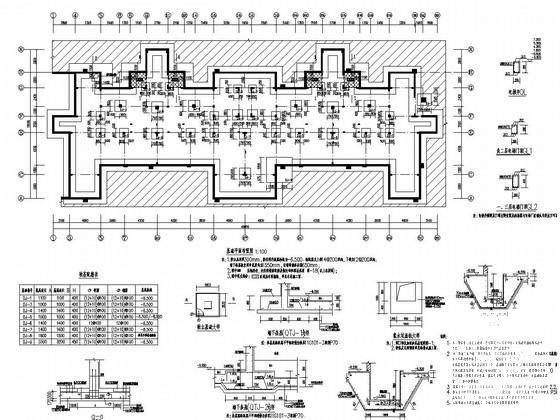

该资料包含: 结构设计说明 ,基础施工图,框架柱布置图,梁配筋图,板配筋图,地下室外墙大样,墙身详图,楼梯图,变电室 结构设计说明 ,结构图等共计71张图。
分享投稿时间:近几年1月。

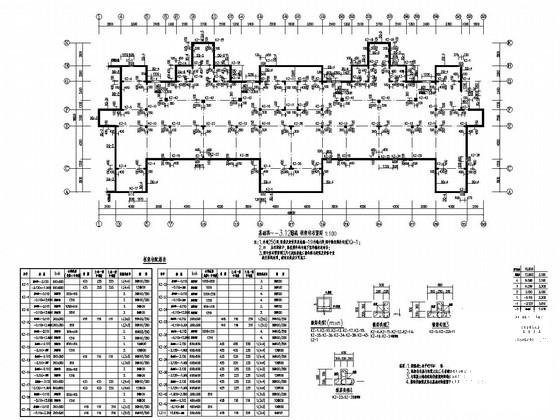

框架柱布置图

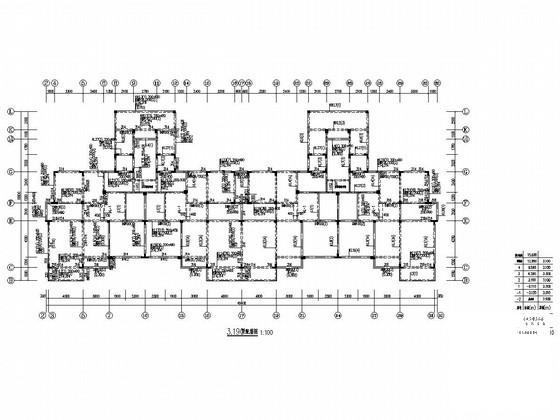

梁配筋图

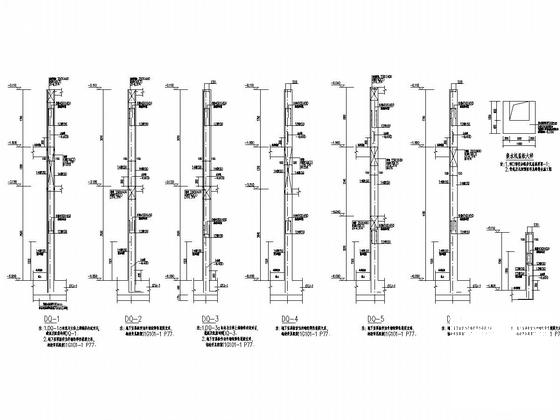

地下室外墙详图

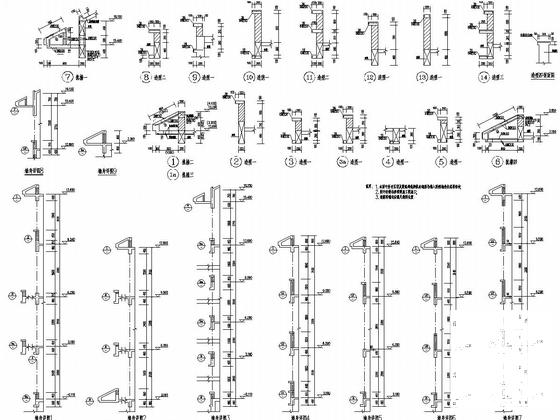

墙详图

楼梯图

变电室结构图

板配筋图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 4层加阁楼异形柱框架结构住宅及变电室小区结构施工图纸(3栋) - 1
    第 1 张图
  • 4层加阁楼异形柱框架结构住宅及变电室小区结构施工图纸(3栋) - 2
    第 2 张图
  • 4层加阁楼异形柱框架结构住宅及变电室小区结构施工图纸(3栋) - 3
    第 3 张图
  • 4层加阁楼异形柱框架结构住宅及变电室小区结构施工图纸(3栋) - 4
    第 4 张图
  • 4层加阁楼异形柱框架结构住宅及变电室小区结构施工图纸(3栋) - 5
    第 5 张图
  • 4层加阁楼异形柱框架结构住宅及变电室小区结构施工图纸(3栋) - 6
    第 6 张图
  • 4层加阁楼异形柱框架结构住宅及变电室小区结构施工图纸(3栋) - 7
    第 7 张图
以上是部分截图,请下载附件后查看完整高清内容
