34米大跨门式钢架厂房结构CAD施工图纸(平面布置图)
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：其它基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 结构最大跨度：34m
- 风压：0.5kN/平方米
- 雪压：0.3kN/平方米
- 参考图纸：13张
- 设计年代：近代
附件详情
该项目跨度34米，长度72米，高9米的工业厂房。包括：结构设计总说明，屋面檩条布置图，各轴线钢架图，基础
平面布置图
，屋面结构布置图，柱间支撑图，柱脚锚栓布置图等共计13张。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

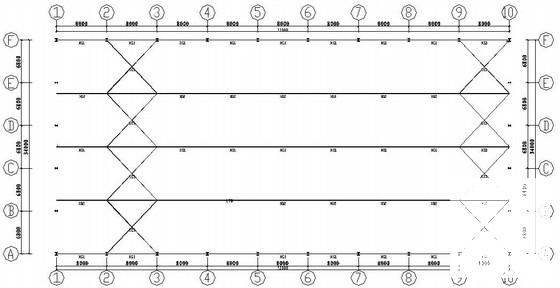

第 1 张图 -

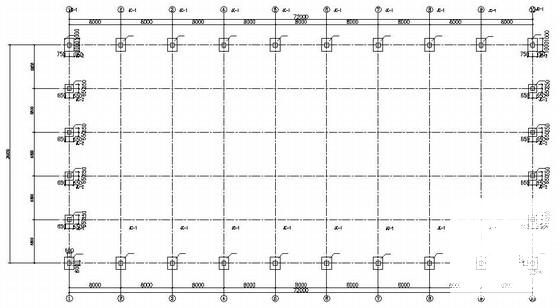

第 2 张图 -

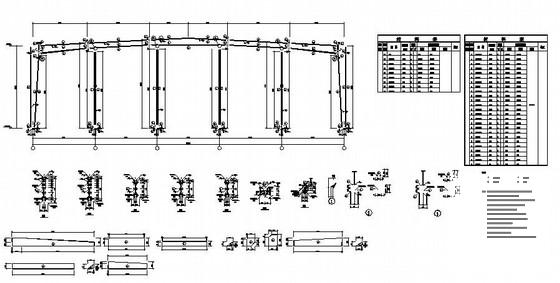

第 3 张图 -

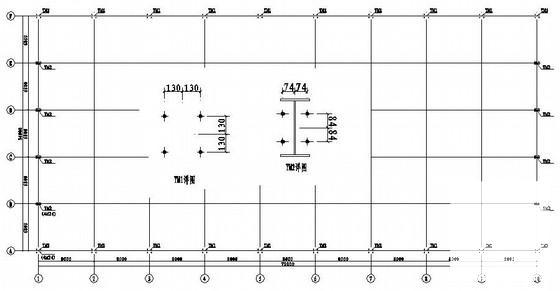

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-08
- 评论次数：0
- 浏览次数：0
- 文件大小：1.05 MB
- 收藏次数：0
-
文件名称：
附件-995878589559897578570.rar
