75t(20t)吊车钢结构厂房结构CAD施工图纸（建筑图纸）
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：8度抗震
- 风压：0.30kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：30张
- 设计年代：近代
附件详情
75t(20t)吊车钢结构工业厂房项目，建筑高度16.45米,建筑面积为8948.4平方米，冷弯薄壁"Z"型钢作为屋面檩条，檩条间用12圆钢作拉条，以M12普通螺栓连接，按连续梁计算。
该资料包含：
结构设计说明

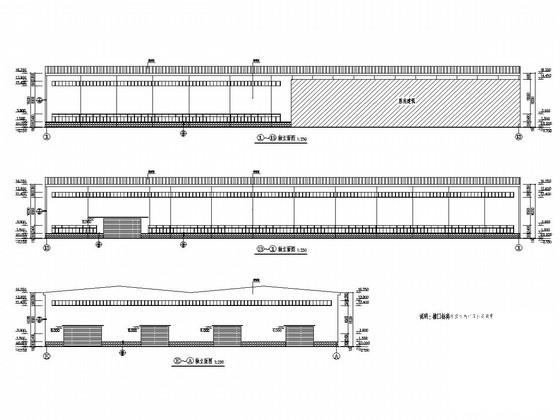

，基础图，檩条布置图，埋件图，墙梁布置图，吊车梁上翼缘轨道孔，详图，建筑设计说明，立面图、剖面图等共计30张图

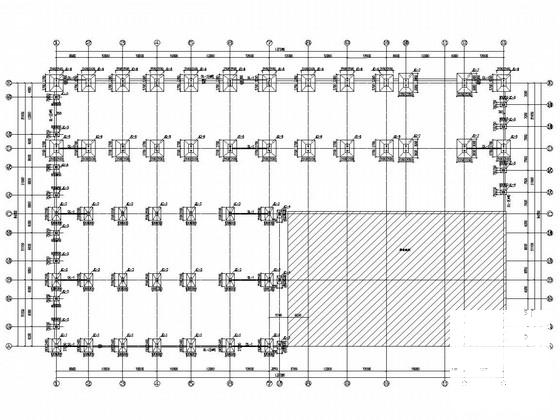

基础图

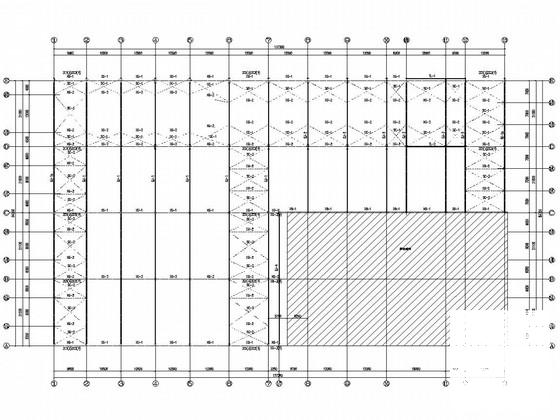

檩条布置图
刚架图

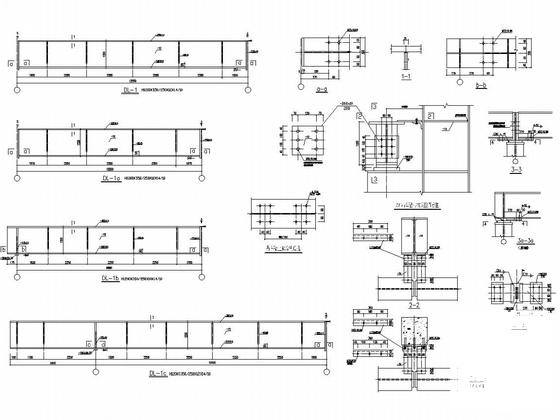

构造图
埋件图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-08
- 评论次数：0
- 浏览次数：0
- 文件大小：2.62 MB
- 收藏次数：0
-
文件名称：
附件-995878099685597678588.rar
