门式钢架结构机械重工业厂房结施(20t/5t吊车)

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 厂房建筑高度类型:单层厂房
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架,轻钢结构
  • 基础形式 :其它基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:10张
  • 设计年代:近代

附件详情

该项目是单层门式钢架结构重工业机械厂房项目,每跨设两台5t吊车型号为(A1~A3轻级单梁电动吊车),和每跨设各设一台20t/5t吊车型号为(A1~A3轻级双梁电动吊车),7度抗震,钢结构使用年限为25年。
包括: 建筑施工图设计 总说明,锚栓布置图,柱网布置图,屋面结构及支撑平面布置图,吊车梁 平面布置图 ,屋面檩条及拉条布置图,气楼详图,吊车梁详图,墙梁布置图,GJ-1a/GJ-1详图等共计10张图。
1月。

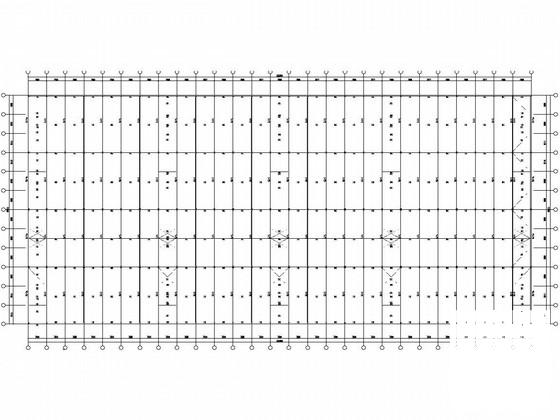

屋面结构及支撑平面布置图

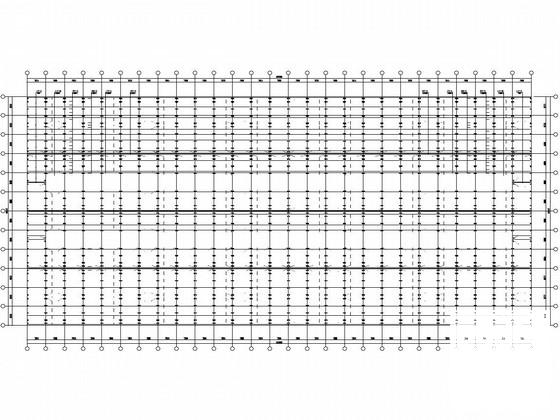

屋面檩条及拉条布置图

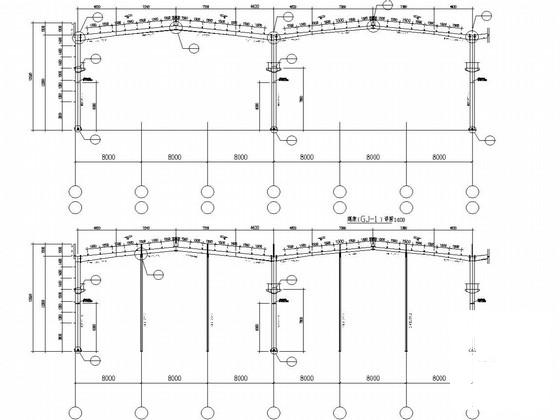

刚架详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

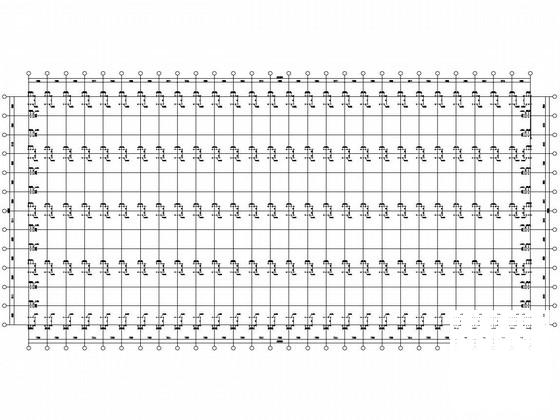

  • 门式钢架结构机械重工业厂房结施(20t/5t吊车) - 1
    第 1 张图
  • 门式钢架结构机械重工业厂房结施(20t/5t吊车) - 2
    第 2 张图
  • 门式钢架结构机械重工业厂房结施(20t/5t吊车) - 3
    第 3 张图
  • 门式钢架结构机械重工业厂房结施(20t/5t吊车) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
