电业局网架结构球场结构CAD施工图纸(建筑图纸)

  • 建筑类别:体育
  • 建筑高度类型:单层建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:网架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.30kN/平方米
  • 参考图纸:20张

附件详情

该项目是风雨球场项目,屋面水平投影面积2108平方米,结构型式:双层网架,节点类型:螺栓球,网格形式:正放四角锥,支撑形式:多点支承,屋面板采用760型单层彩钢板+保温棉,彩钢板为BHP板,厚度为0.5mm,颜色为瓷蓝色。保温棉厚度为50mm,附PV革。
该资料包含: 结构设计说明 ,建筑设计说明,平面图、立面图、剖面图,高低跨节点详图,预埋件布置图,上弦层支托布置图,檩条布置图,下弦层装配图,球节点图等共计20张图。

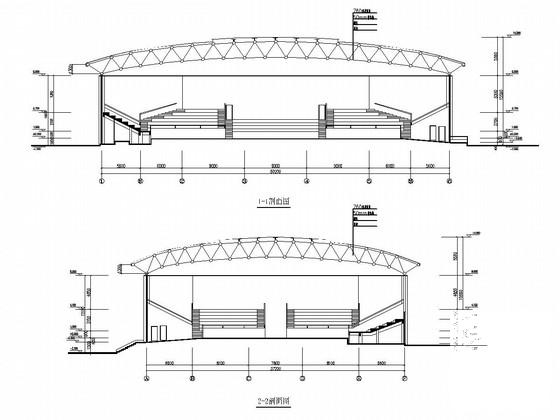

剖面图

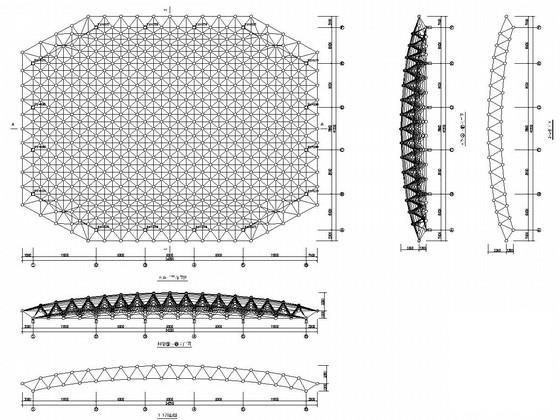

网架平立剖图

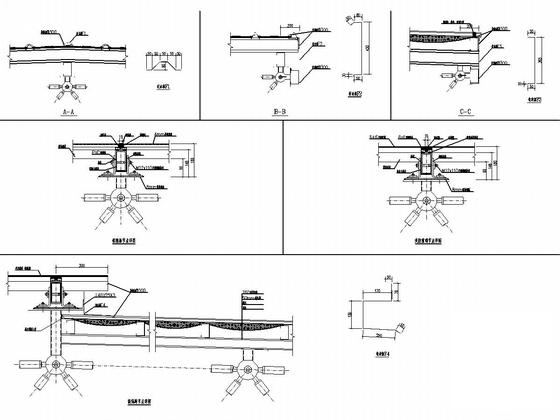

节点详图

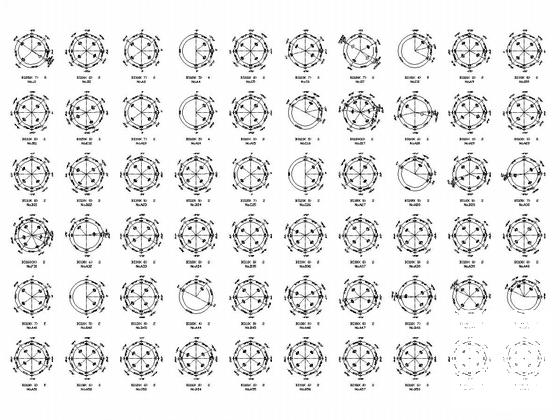

球节点图

上弦层支托布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 电业局网架结构球场结构CAD施工图纸(建筑图纸) - 1
    第 1 张图
  • 电业局网架结构球场结构CAD施工图纸(建筑图纸) - 2
    第 2 张图
  • 电业局网架结构球场结构CAD施工图纸(建筑图纸) - 3
    第 3 张图
  • 电业局网架结构球场结构CAD施工图纸(建筑图纸) - 4
    第 4 张图
  • 电业局网架结构球场结构CAD施工图纸(建筑图纸) - 5
    第 5 张图
  • 电业局网架结构球场结构CAD施工图纸(建筑图纸) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
