原5层框架结构教学楼改造加建结构CAD施工图纸
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.35kN/平方米
- 雪压：0.45kN/平方米
- 参考图纸：6张
- 设计年代：近代
附件详情
该项目为湖南某教学楼改造，在原有屋面上加建一层，结构体系为混凝土框架结构，6度设防。
该资料包含：
结构设计说明

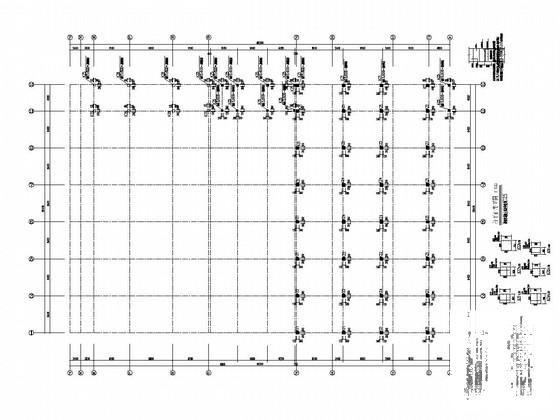

、柱平面布置图、原五层结构平面布置图、梁
平面布置图
、结构竖向布置图等共6张图纸。

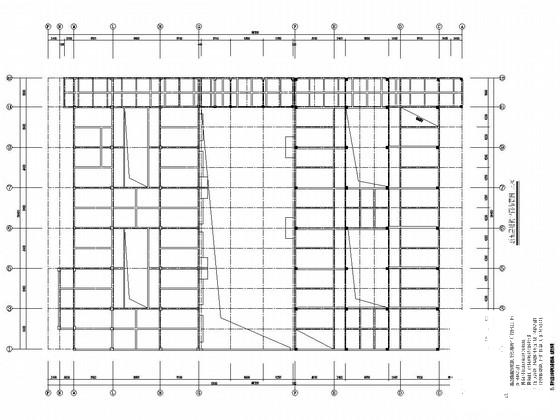

原五层结构平面布置图

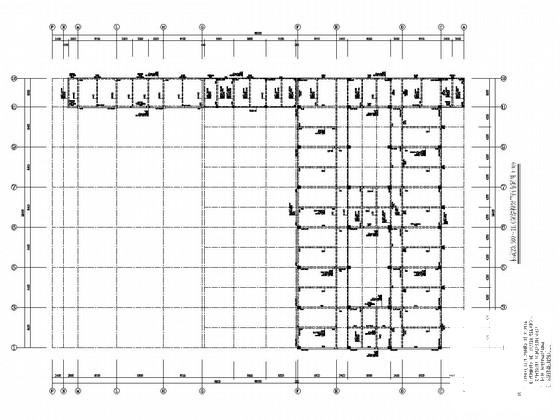

标高20.300～21.056结构梁平面布置图

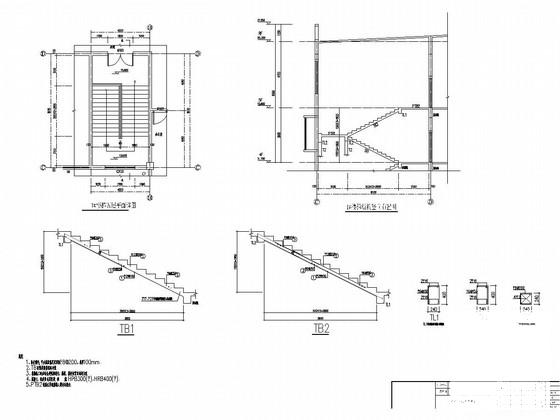

楼梯结构竖向布置图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-08
- 评论次数：0
- 浏览次数：0
- 文件大小：0.9 MB
- 收藏次数：0
-
文件名称：
附件-995877765760979708558.rar
