桩基础，地下1层，地上18层剪力墙住宅楼结构CAD施工图纸
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：18层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 结构安全等级：二级
- 抗震设防烈度：6度抗震
- 风压：0.40kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：26张
附件详情
结构设计和施工总说明、桩及承台布置平面图、基础底板配筋平面图、承台大样、剪力墙平面图、剪力墙大样图、楼面梁配筋图、屋面梁配筋图、机房层楼屋梁配筋图、楼面结构平面图 、机房层楼屋面结构平面图 、大样图、楼梯结构施工图共26张图纸。

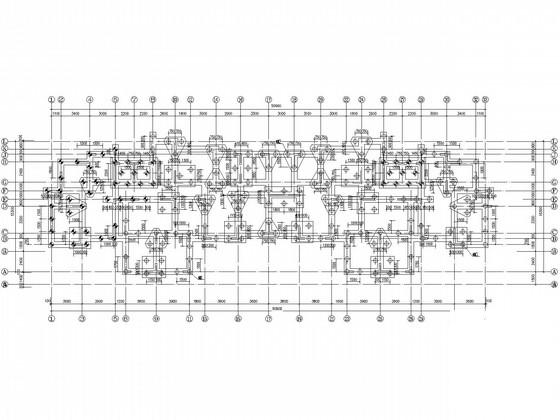

桩布置平面图

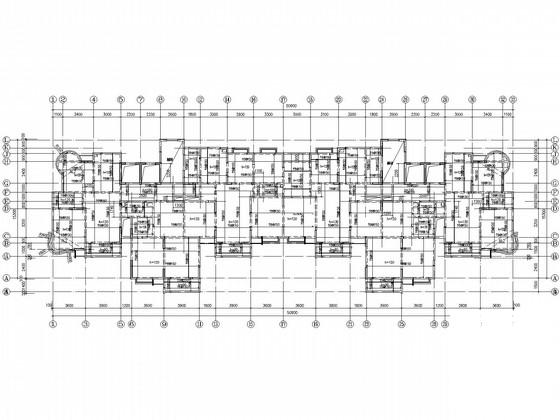

楼面结构平面图
墙身节点

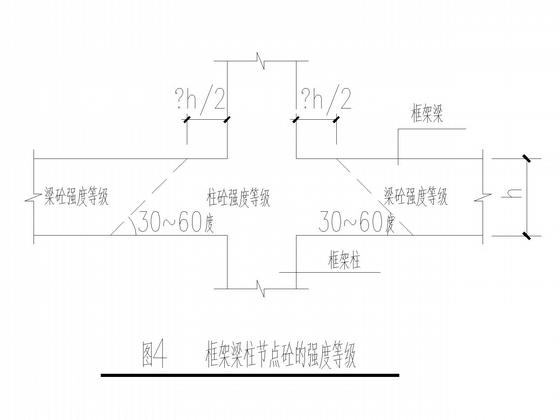

框架梁柱节点砼的强度等级

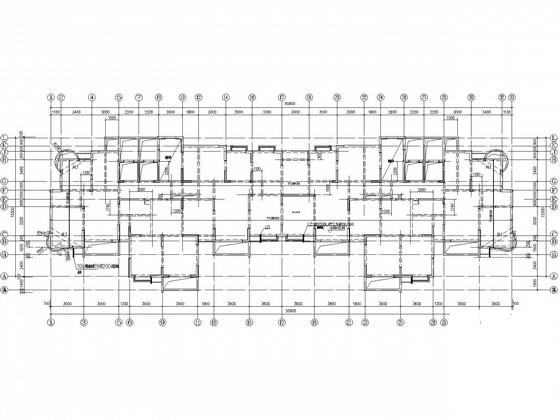

楼面梁配筋图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-11
- 评论次数：0
- 浏览次数：0
- 文件大小：3.15 MB
- 收藏次数：0
-
文件名称：
附件-995876680575575988758.zip
