大型不规则商住楼小区结构CAD施工图纸(预应力混凝土管桩)

附件详情

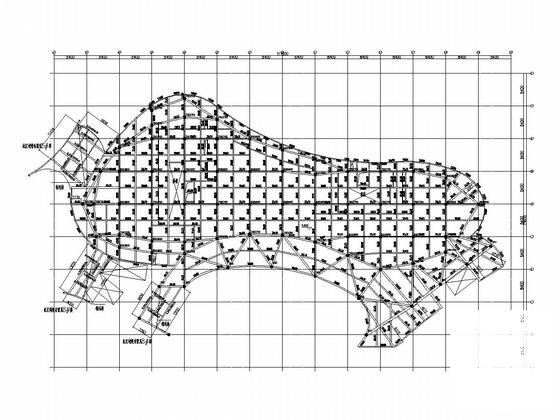

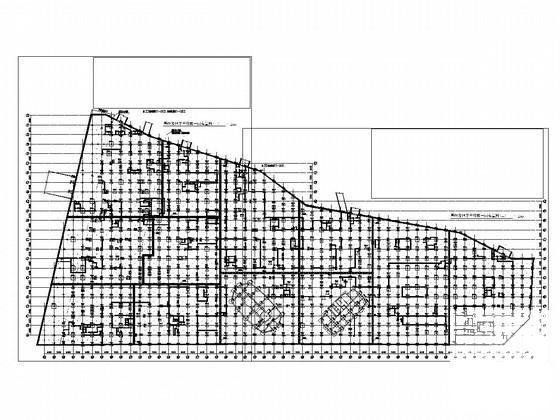

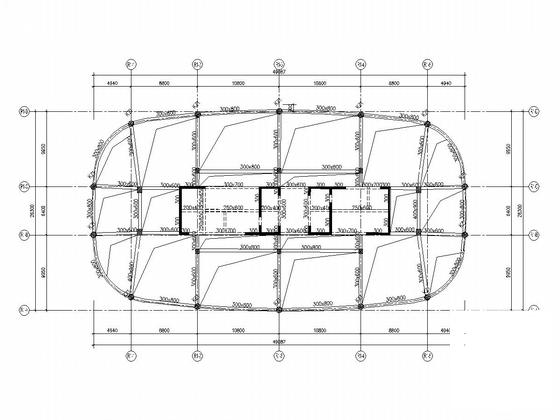

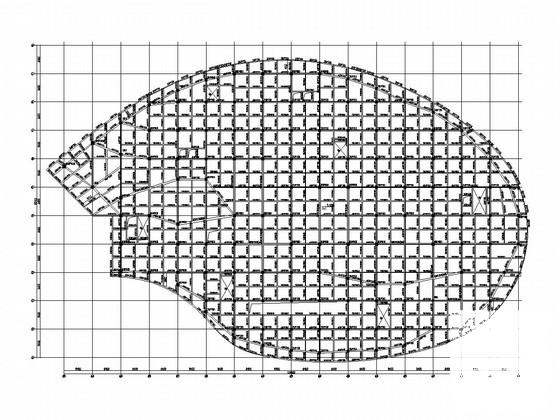

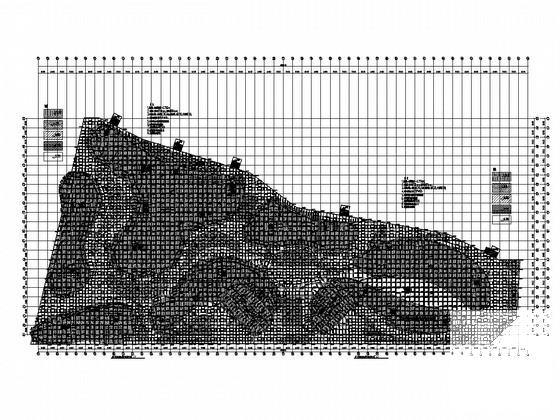

该项目是上海某地块商业项目，采用框架结构，其中多层住宅最高层为十七层，采用PHC先张法预应力混凝土管桩，该资料包含：基础及地下室底板平面布置图，地下结构平面布置图，地下室顶板结构平面布置图，各层结构平面布置图，屋面结构平面布置图，连通道结构详图，机房屋面结构平面布置图，屋顶构架结构平面布置图，主屋面层结构 平面布置图 等47张图纸。
