无梁楼盖蓄水池、值班房框架结构CAD施工图纸(建施)
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：筏形基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.50kN/平方米
- 参考图纸：7张
附件详情
结构设计总说明、值班房板钢筋图、值班房梁钢筋图、水池基础底板钢筋图、墙柱轴线定位图、水池面板钢筋图共7张图纸。

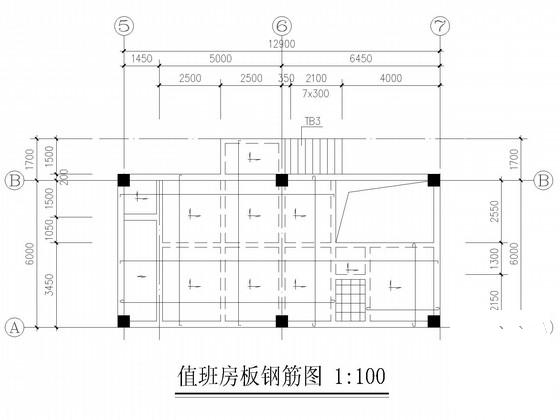

值班房板钢筋图

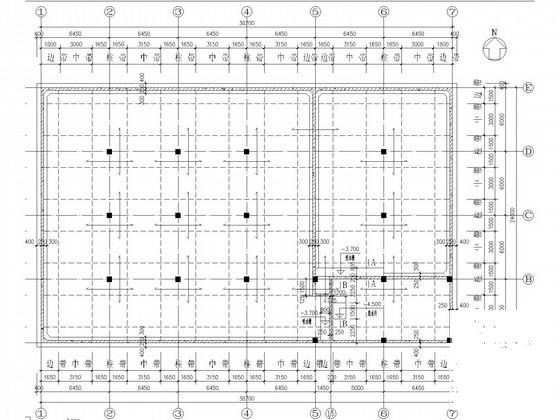

水池基础底板钢筋图

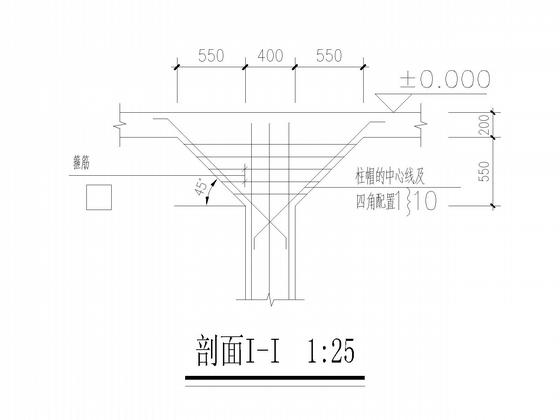

柱帽节点

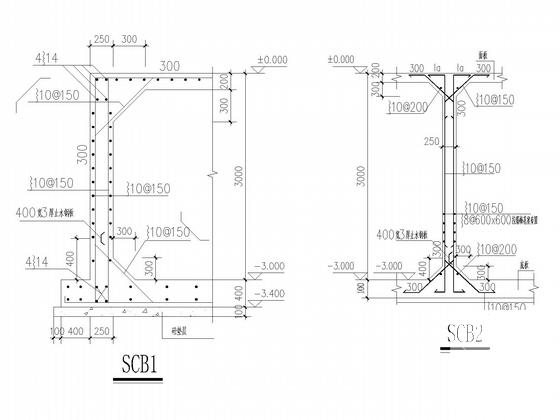

无梁楼盖池壁配筋
墙柱轴线定位图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-12
- 评论次数：0
- 浏览次数：0
- 文件大小：0.82 MB
- 收藏次数：0
-
文件名称：
附件-995878988789568097969.zip
