3层传染病医院修建水电CAD施工图纸(火灾自动报警系统)

该附件为上海传染病医院修建水电图

一.工程概况设计范围

该项目为二级专科医院上海浦东新区传染病医院装修项目,设计范围为住院楼、医技楼一二三层的火灾自动报警系统,医技楼四五层仅预留竖向消防干线及组合开关箱。

二、火灾自动报警及消防联动控制系统

1、本项目火灾自动报警系统采用集中报警系统,报警总线为二线制。

2、系统组成: 火灾自动报警系统; 消防联动控制系统; 消防应急广播系统; 消防专用电话系统;防火门监控系统;气体灭火系统;可燃气体探测报警系统相关联动系统。

3、消防控制室设于医技楼一层,对整个医院的消防进行探测监视和控制,消防控制室的报警控制设备由火灾报警控制盘、消防联动控制盘、防火门监控器、消防应急广播控制装置、消防专用电话总机、

气体灭火控制器、可燃气体灭火控制器、CRT显示器、打印机和电源设备、直线电话及备用电源等相关联动控制设备组成,备用电源满足规范要求。

4、火灾自动报警系统:

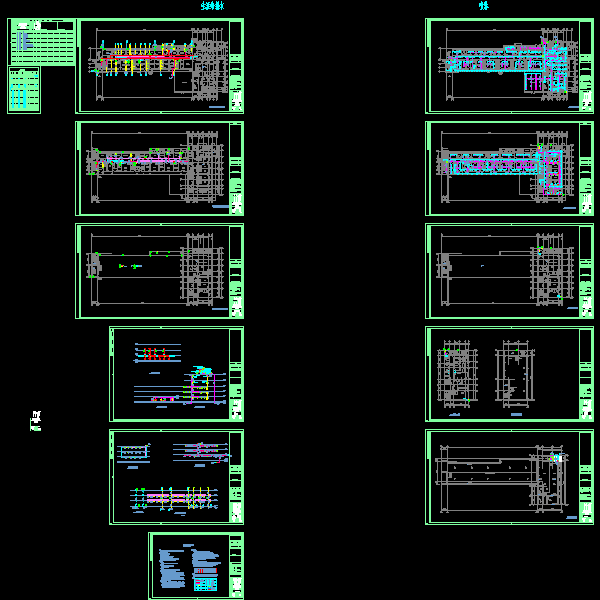

五层火灾自动报警平面图

屋顶喷淋平面图

系统图

消火栓原理图

一层火灾自动报警平面图

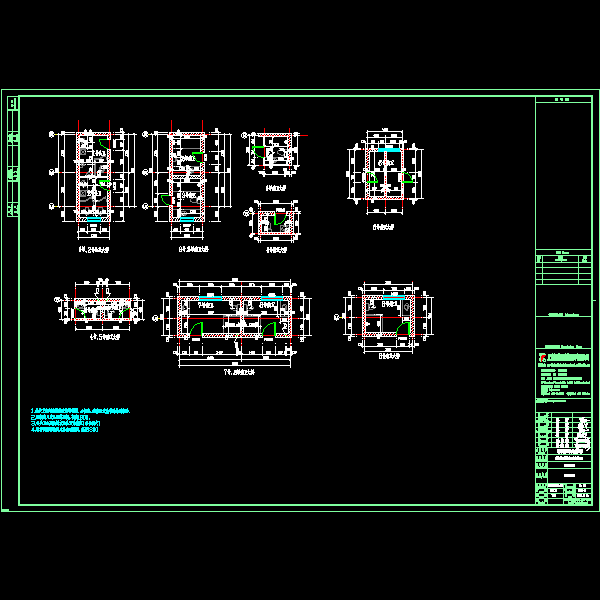

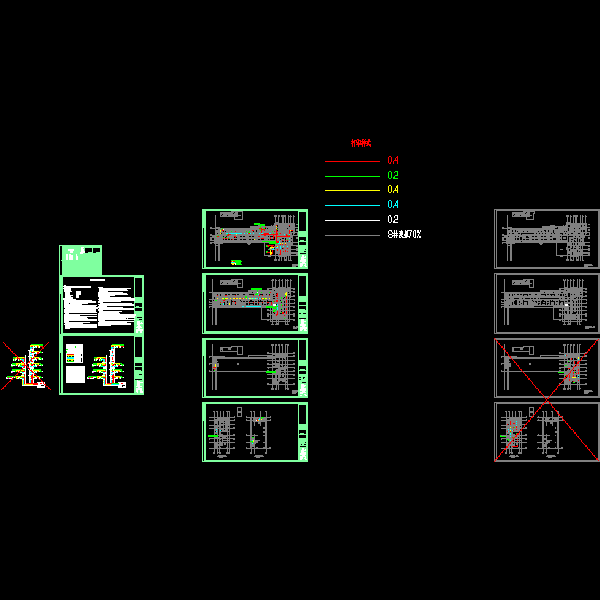

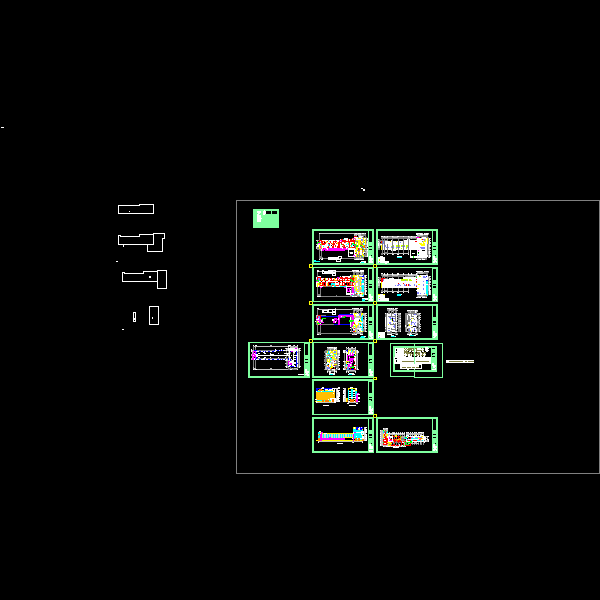

文件图
