16层商业楼空调新风CAD施工图纸(安装大样图)

  • 建筑类别:商业建筑
  • 建筑高度:高层建筑
  • 建筑设计面积:15737.6平方米
  • 地上楼层:16
  • 地下楼层:1
  • 设计阶段:施工图设计
  • 空调系统:变制冷剂流量多联分体式
  • 参考图纸:20-40张
  • 设计年代:近代
  • 地下室:车库

附件详情

  • 资料目录
  • 空调通风设计及施工总说明
  • 主要材料表
  • 空调风机末端接管配置一览表
  • 空调平面图
  • 空调安装示意图
  • 风管安装大样图
  • 风管制作大样图

附件详情

本项目为江西省某区商业大厦施工成套工程图纸,总建筑面积为15737.6平方米。
其中地下为汽车库,1001.6m2,地上14731m2 根据建筑物性质、使用功能要求,结合甲方的设计要求,暖通负荷计算所得冷负荷为2693.3kw,大楼采用风冷多联变频空调,总装机负荷为:制冷2689.3KW,在冬天也可以使用该系统辅助采暖。地下室汽车库、单车库、水泵房及设备房内走道平时通风系统与火灾时机械排烟系统考虑合用;发电机房设平时通风系统,不设排烟系统。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

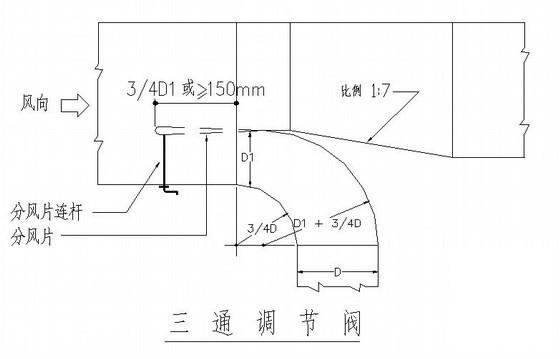

  • 16层商业楼空调新风CAD施工图纸(安装大样图) - 1
    第 1 张图

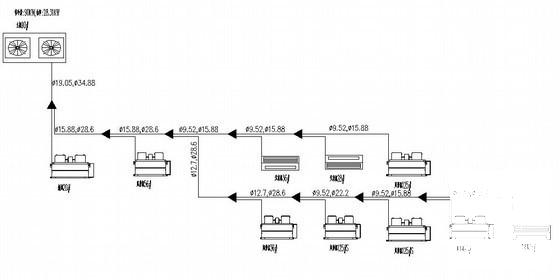

  • 16层商业楼空调新风CAD施工图纸(安装大样图) - 2
    第 2 张图

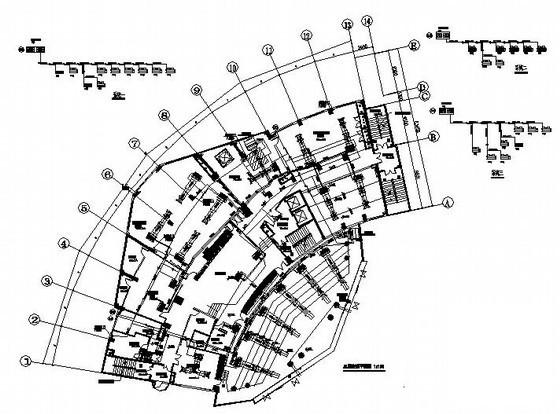

  • 16层商业楼空调新风CAD施工图纸(安装大样图) - 3
    第 3 张图

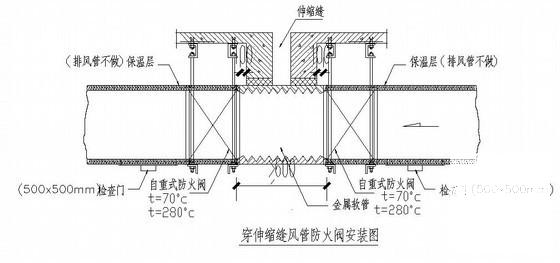

  • 16层商业楼空调新风CAD施工图纸(安装大样图) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
