300平米净化车间洁净空调系统设计施工图纸
- 设计详细说明：有
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 建筑设计面积：300平方米
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 参考图纸：8张
- 设计年代：近代
- 设计内容：空调,通风,洁净
- 冷热源：空气调节器
- 空调系统：制冷剂系统
- 洁净等级：千级,万级,十万级
- 送风方式：散流器送风
- 项目所在地：广东
附件详情
一、项目概要：
该项目为广东省一洁净厂房的
建设工程
，其中千、万、十万级净化区约300平方米,吊顶高度2.5米,本车间处于顶层。图纸内容包含设计施工说明，主要设备材料表及图例，风管平面图，中效加压箱示意图，冷却水原理图，吊顶平面图等...
二、空调系统：由水冷恒温恒湿柜机与中效过滤加压箱组成...

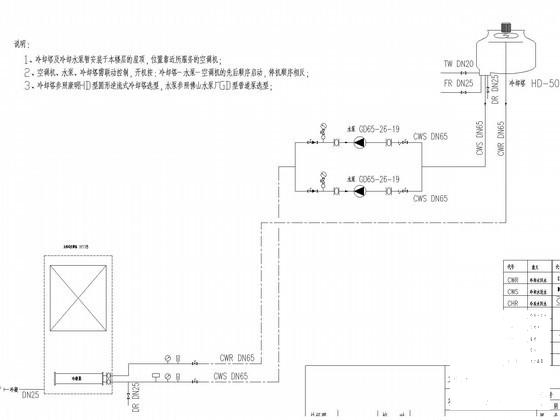

冷却水原理图

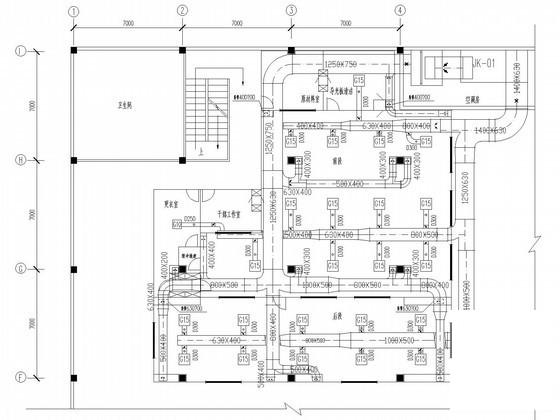

结构平面图

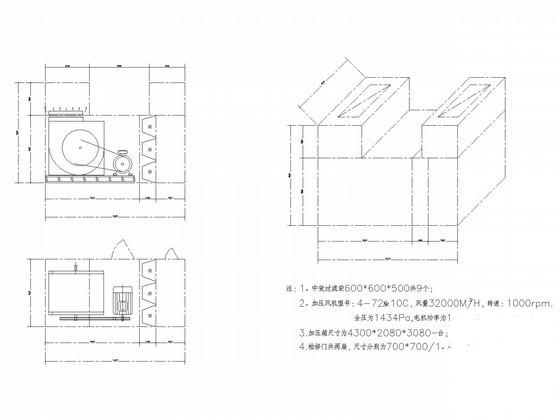

中效加压箱示意图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
净化车间空调设计 - 1 -
净化车间空调设计 - 2 -
净化车间空调设计 - 3 -
净化车间空调设计 - 4
以上是部分截图，请下载附件后查看完整高清内容
