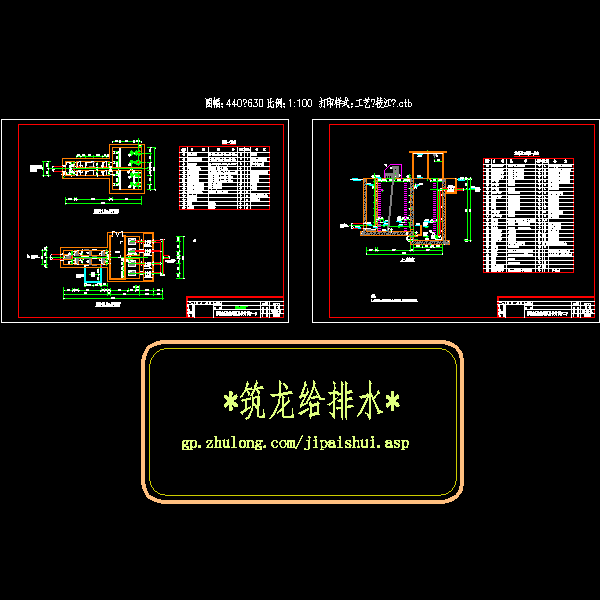

污水处理厂水处理工艺设计CAD图纸(砂水分离器)

附件详情

工程介绍：
该项目生物池日处理能力5万m3/d,分两组运行,单组池日处理能力2.5万m3/d。
水解酸化调节池日处理能力5万m3/d,分两组运行,单组池日处理能力2.5万m3/d。
旋流沉砂池进水渠水平流速v=0.90-0.46m/s,最高流量时水力停留时间为34s ,表面负荷139m /m·h,沉积砂每两天一次定时气提排砂抽送至砂水分离器,砂水分离器与气提装置同时工作,工作时间10分钟可调。
鼓风机采用多级离心式，本图土建按照二期设计，设备按一期安装。一期安装三台（两用一备），虚线为二期预备设备位置。
本污泥脱水间土建按二期规模15万m3/d设计，设备按一期5万m3/d安装，近期安装二台带宽为1.5m的带式污泥浓缩脱水一体机，一用一备，远期增建两台。

编制于2011年，图纸共33张。
