3层办公楼风机盘管新风空调系统设计CAD施工图纸(地源热泵机组)

该项目为王佐乡办公楼，地下一层，为车库或库房；地上三层，为办公用房等。建筑面积为5000多平米。空调采暖面积约3600平米。

该项目设计范围包括该建筑的室内空调、冷热源机房、通风及防排烟设计。

冷热源：

该项目采用地源热泵机组提供夏季冷源和冬季热源，机房设在一层，选用两台地源热泵冷热水机组，编号LR-1,2。单台热泵机组制冷时：额定制冷量为220KW，冷冻水温为12/7°C，冷却水温为25/30°C，制热时：额定制热量为204KW，热水温度为40/45°C，冷水温度为8/3°C。

空调形式：

采用风机盘管加新风系统；夏季供冷，冬季供热。风机盘管为卧式吊装（吊装在梁框架内），每层设一台新风机组，吊装在走廊吊顶内。

空调/采暖水系统：采用两管制变水量系统，夏季供冷，冬季供热，水系统采用闭式膨胀定压罐定压，冬夏季运行采用电动或手动切换。

对应热泵机组LR-1,2，室内侧水系统设两台循环泵，室外侧水系统设两台循环泵，不设备用泵。定压装置选用成套设备，其中包括两台补水泵。室内、室外侧分别定压。

空调系统的工作温度为40~45°C，工作压力≤0.6MPa，系统总阻力为25KPa。

首层空调水管平面图

首层通风空调平面图

空调冷热源系统图

空调冷热源自控原理图

设备机房详图

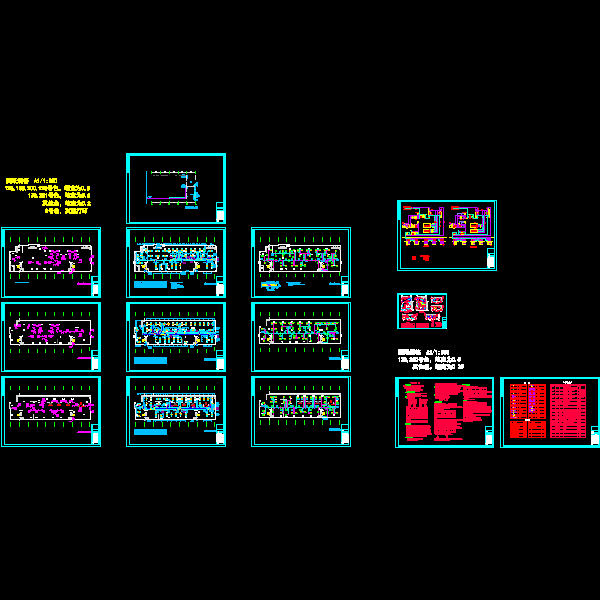

总缩略图
