一厂房空调净化设计CAD施工图纸(风机盘管)

设计说明：无 图纸设计深度：施工图

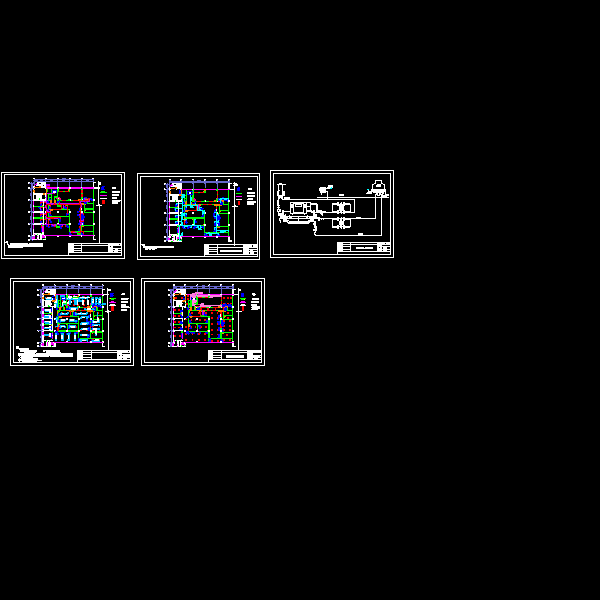

参考图纸：5张
图纸年代：近代
设计内容：空调,通风,洁净

附件详情 说明： 　　 1、空调设计参数 　　 夏季：室外计算干球温度35℃ 冬季：室外计算干球温度-6℃ 　　 室外计算相对湿度73% 室外计算湿球温度28.3℃ 　　 2、净化车间洁净度为10万级，温湿度设计为18℃-25℃，50%-80%普通车间温度设计为18℃-25℃； 　　 3、净化车间选用恒温恒湿净化空调风柜，天花内安装；普通车间及办公室区域选用冷暖型风机盘管机组，天花内安装； 　　 4、所有风管均采用玻璃棉毡保温。 　　 5、盘管机除了压膜房所有底高为3.52m。 　　 2 3 4
