穿条式隔热铝合金明框单元幕墙节点构造详细设计CAD图纸

附件详情

某穿条式隔热铝合金明框单元幕墙节点构造详图

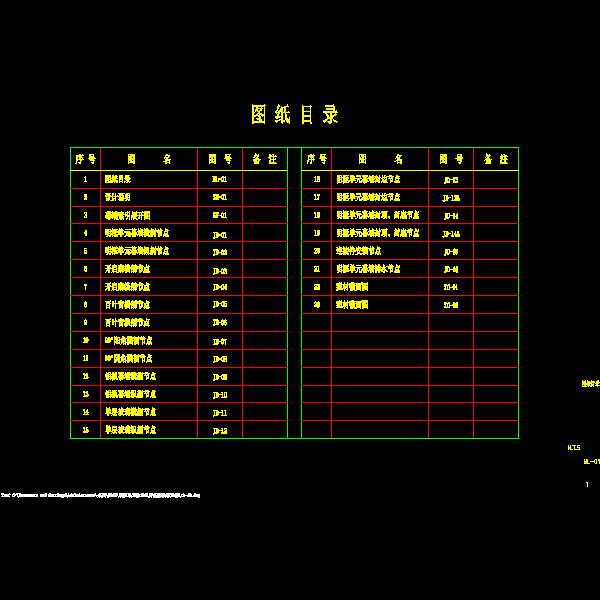

该资料包含：
设计说明、幕墙索引展开图、明框单元幕墙横剖节点、明框单元幕墙纵剖节点、开启扇横剖节点、开启扇纵剖节点、百叶窗横剖节点、百叶窗纵剖节点、阳角横剖节点、阴角横剖节点、铝板幕墙横剖节点、铝板幕墙纵剖节点、单层玻璃横剖节点、单层玻璃纵剖节点、明框单元幕墙封边节点、明框单元幕墙封边节点、明框单元幕墙封顶、封底节点、连接件安装节点、明框单元幕墙排水节点、型材截面图共21张图纸。
