W21c拉栓式隔热铝合金明框幕墙CAD图纸集

某W21c拉栓式隔热铝合金明框幕墙图集   该资料包含:   展开索引图、铝合金压板、扣板接口图、百页纵剖节点图、百页横剖节点图、开启扇纵剖节点图、开启扇横剖节点图、135°转角横剖节点图、单层铝板横剖标准节点图、封边横剖节点图、铝板接玻璃横剖节点图、铝板封边横剖节点图、铝板接开启扇纵剖节点图、铝板接开启扇横剖节点图共19张图纸。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

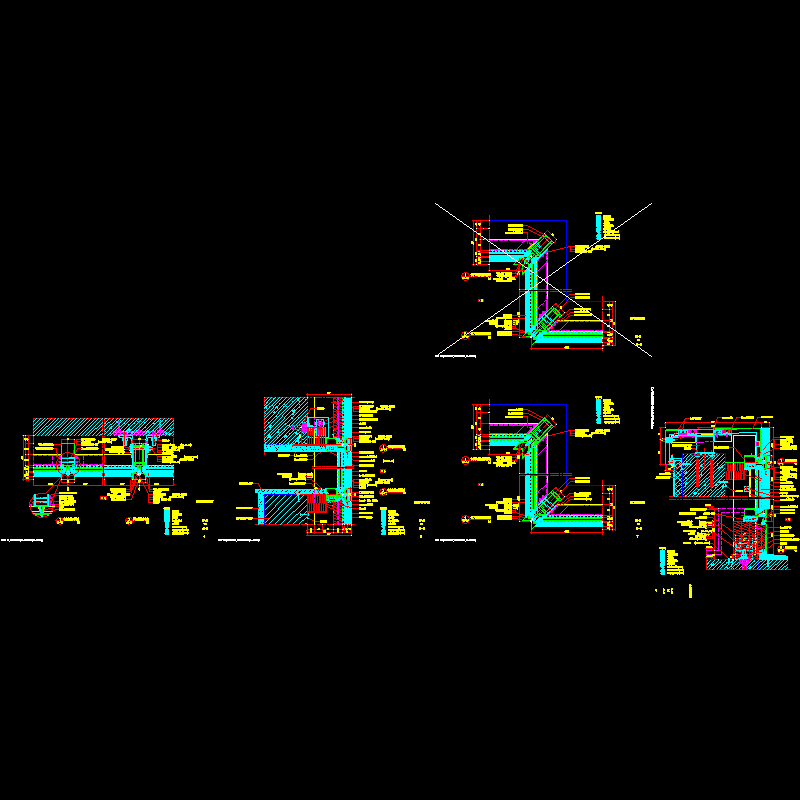

  • 1比2end.dwg
    1比2end.dwg

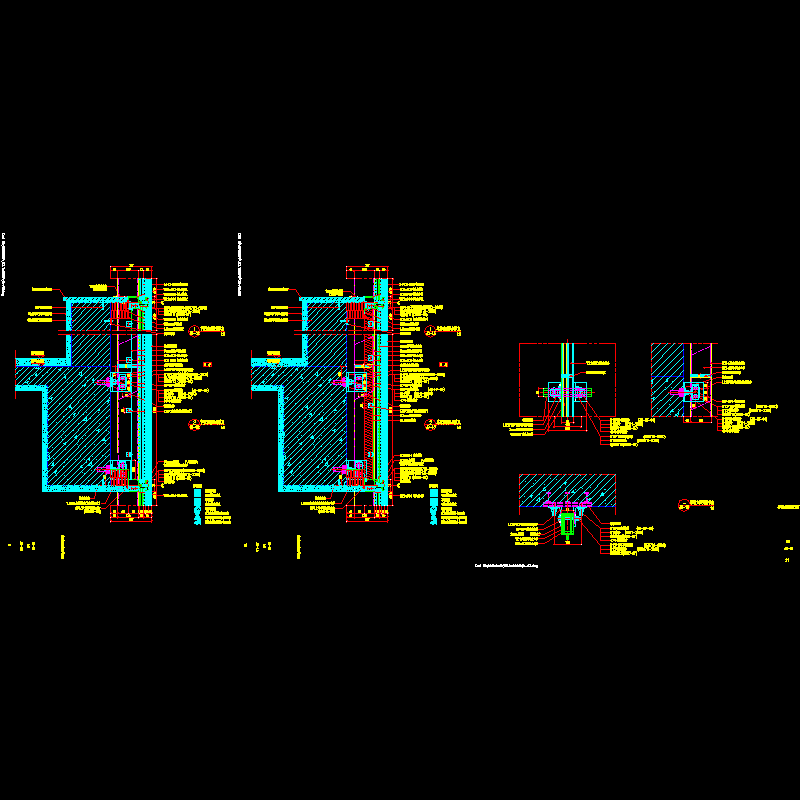

  • 1比3.dwg
    1比3.dwg

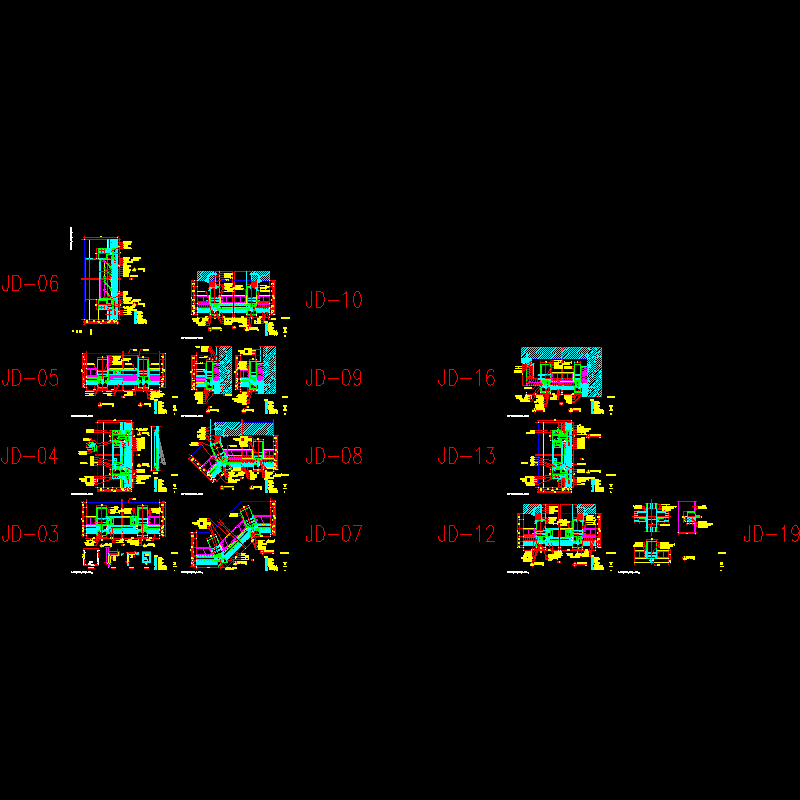

  • 1比5.dwg
    1比5.dwg
以上是部分截图,请下载附件后查看完整高清内容
