太阳能泳池加热系统CAD图纸

附件详情

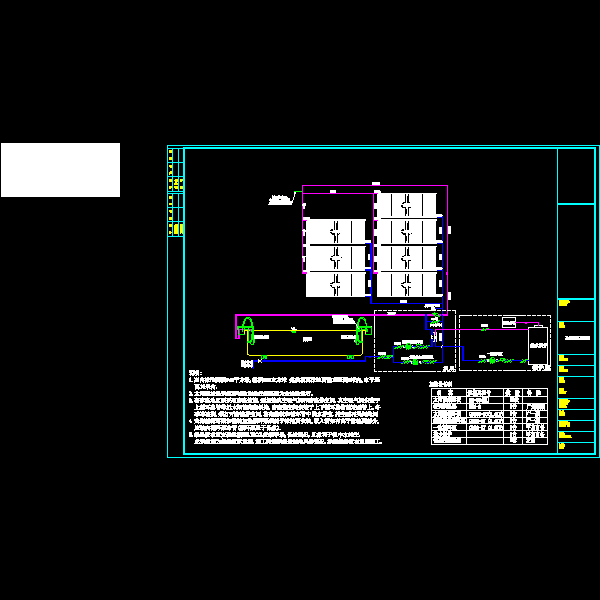

太阳能泳池加热系统图：
说明:
1.室内泳池面积242平方米,容积363立方米.集热板离泳池面垂直距离8米内,水平距
离10米内.
2.太阳能加热系统和辅助加热控制系统为全自动运行.
3.有冰冻地区须采取防冻措施,须加装真空吸气阀和防冻排空阀,真空吸气阀安装于
上循环总管靠近太阳能集热板处,防冻排空阀安装于上下循环总管的连通管上.冬
季冰冻期,须打开防冻排空阀,将集热板和循环管中的水排空.排空后再关闭此阀.
4.太阳能循环泵和辅助加热循环泵须低于泳池面安装,吸入管如有高于泳池面部分,
应坡向循环泵布管(循环泵处于低点).
5.集热板布置安装遵循HELIOCOL安装手册,低进高出,且有利于板中水排空.
此系统图为集热板示意图,施工时须依据安装地具体情况,参照集热板布置图施工.
