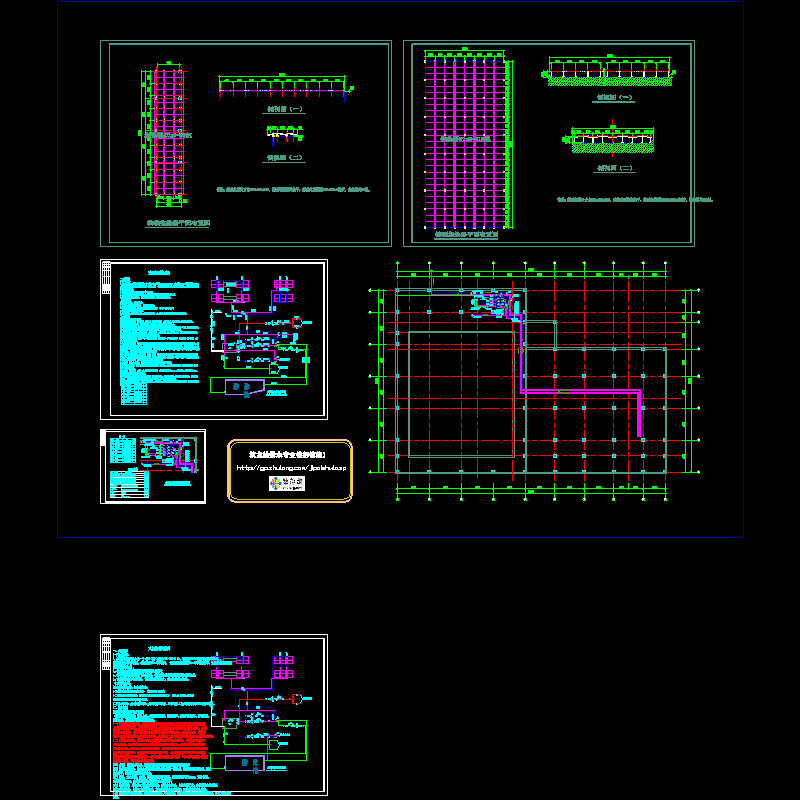

太原1000吨泳池太阳能加热设计图纸,恒压恒温供水,主管回水循环

一、设计概况 　　(一)设计要求： 　　1、山西太原市某中学室内游泳池一个（长×宽×水深）50×12.5×1.6m，容水量1000m3实际容水量750 m3, ，要求春夏秋四季使用，使用水温24～28℃之间，（室内温度保持在24～26℃的条件下，太阳能水体加热系统达到使用要求）。 　　2、体育馆内需要每天提供洗浴温度热水10吨 　　3、冬季辅助热源采用暖气换热补充，春秋季和连续阴雨天采用点辅助加热。 　　4、两系统综合和考虑设计，首先保证洗浴用水，并可实现相互切换。 　　 (二)设计依据： 　　(1)有关国家规范、规定和标准： 　　<< 建筑给水排水设计规范>> (GB50015-2003) 　　<< 太阳热水系统设计、安装及工程验收技术规范>> (GB/T 18713-2002) 　　(2)与业主签订的技术服务合同。 　　(二)设计范围：设计内容包括：太阳能集热系统、热水给水（自太阳能机房至热水给总管）。 　　二、热水系统 　　该系统共包括以下几个系统： 　　（1）太阳能集热系统：由集热器、循环泵、保温储热水箱、循环管网、集热控制部分等几部分组成。 　　（2）浴池恒压供回水系统：供水增压泵、供水管网、回水定温控制等组成。 　　（3）浴池水体加热系统：泳池水体的加热采用板式换热器与水箱高温热水进行换热，不断向泳池水体蓄热。系统包括水箱与板式换热器之间的高温水的循环回路、换热器与泳池水体循环系统。 　　（4）系统辅助加热系统：由热泵机组、电辅助加热、冬季暖气加热三种不热方式，根据系统的运行条件自动控制选择加热方式辅助太阳能集热系统能量的不足。 　　（5）中央综合控制系统：定温上水、温差集热循环、防冻保护、恒温供水循环、自动加热、定时加热、系统报警等控制模块组成。 　　（一）太阳能集热系统：集热系统循环泵的启停由集热器温度和辅助加热储热集热水箱的温度共同控制。集热器采用承压超导热管的产品，集热器平铺在楼梯间屋顶和宿舍楼屋顶有限的空间上，花架式结构设计，即为太阳能集热器阵列还是建筑的很好的装饰。辅助热源采用电加热和空气源热泵机组和冬季暖气换热三种形式保证系统。辅助能源的启停由热水供水温度控制。 　　（二）集热器面积的确定：根据GB/T 18713-2002，采用山西太原相近地区气象数据和该项目选定集热器的瞬时效率、入射角修正系数等热性能参数，采用相关计算确定。系统采用216组＋60组=276组热管式集热器，集热面积达到607.2平米，选用Rφ58×1800 mm集热管3864支。 　　（三）水源：由自来水补水，根据水箱内的温度通过电磁阀控制进冷水。 　　（四）洗浴热水供应：自来水-辅助加热储热集热水箱--用水点。采用恒压恒温供水，主管回水循环，保证浴池即开即有热水。 　　（五）保温：热水管道、水箱，均采用保温材料保温，室内管道厚度为30mm，室外管道、水箱厚度为50mm，室外管道保温采用耐老化材料保护。 　　（六）控制系统：太阳能工程智能控制1套，水温水位显示，自控定温上水，自控温差集热循环，自控双能源转换，自控回水保温循环。太阳能系统全自动运行，可实现无须专人值守。 　　（七）凡本说明中未及之处，均按总设计说明、有关规定、规程国标及华北标标准图集执行，不明之处协商解决。
