健身中心游泳馆水处理CAD施工图纸(除湿恒温加热)(石英砂过滤器)

  • 类型:其他
  • 处理技术:消毒
  • 工艺流程选介:其他
  • 设计阶段:施工图设计
  • 参考图纸:10-20张

本图纸为健身中心游泳馆水处理施工图(除湿恒温加热)。
二、设计范围
游泳池的水处理系统、盐解氯消毒系统、恒温加热系统、除湿恒温加热、淋浴系统、排水系统和控制系统。
四、系统设计
1、水处理循环方式
游泳池循环方式为逆流式循环过滤,过滤自水池溢水取水,经加药、过滤和消毒后,由水池底部的可调式给水口送至池内。
2、设备选取
a、循环水处理计算:
b、游泳池过滤系统选用SM1800过滤砂缸6台,最大过滤流量不小于75m/hX4=416m/h,反冲洗强度为12-15L/SM,膨胀率为40-50%,反冲洗时间为5-7分钟,石英砂粒径<0.85mm,单层石英砂过滤器厚度>800mm,过滤速度为30m/h...
图片展示:
一层游泳池送风管平面图布置图
游泳池给水管道平面图
泳池循环水工艺流程说明
游泳池给水管道系统图

游泳池设备机房布线平面图
地下机房风管

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

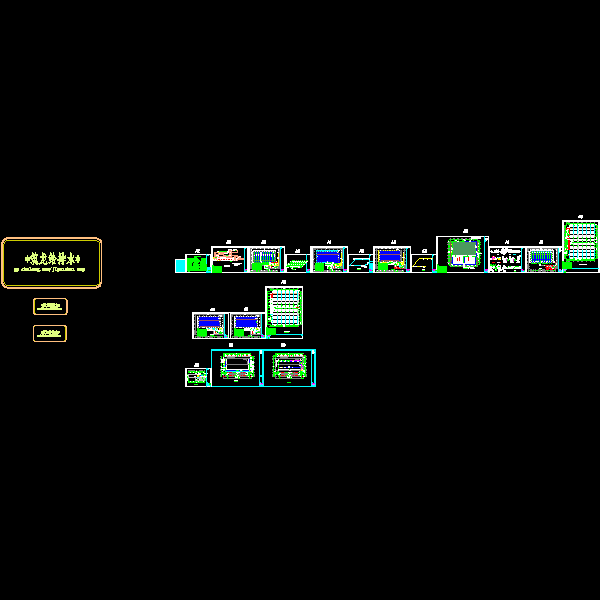

  • 健身中心游泳馆水处理CAD施工图纸(除湿恒温加热)(石英砂过滤器) - 1
