9层框架住宅楼毕业设计方案(计算书施组、建筑、结构CAD施工图纸)

以下是部分内容展示,详细请下载。
本专业设计是点式小高层住宅楼设计,结构设计是本专业设计的重点,其主要有结构设计说明书,结构施工图两部分组成。
结构设计主要是竖向荷载作用下的框架计算和水平荷载作用下的地震作用计算,内力组合,梁柱配筋,楼梯计算,基础计算,竖向荷载作用下的框架计算.
该资料取一榀框架,九层,三跨。采用弯矩分配法逐层求得。水平抗震计算主要由D值法求得。求出上述内力后,即可进行内力组合,然后进行梁柱的配筋,最后进行基础设计。

结构平面图


结构平面布置


1B轴桩基承台计算
承台角桩冲切验算
承台受压验算及配筋结果
横向地震作用计算
框架计算筒图(梁柱几何尺寸)
屋面及楼面荷载计算
柱斜截面承载能力计算
桩基承台计算及基该附件


以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

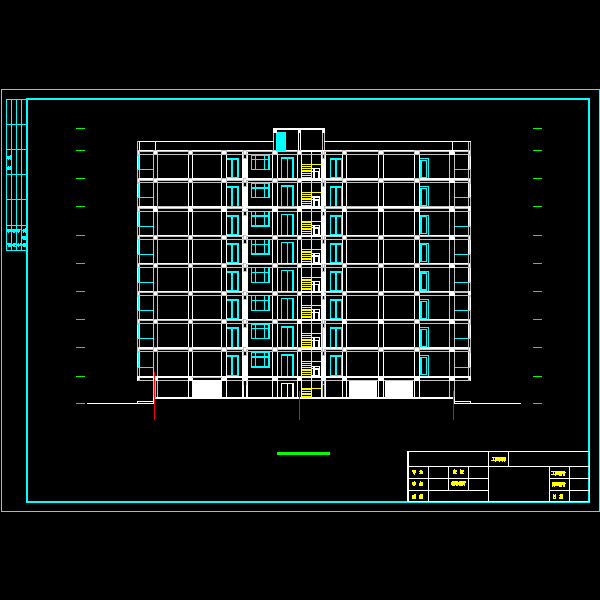

  • 1-12南立面图.dwg
    1-12南立面图.dwg

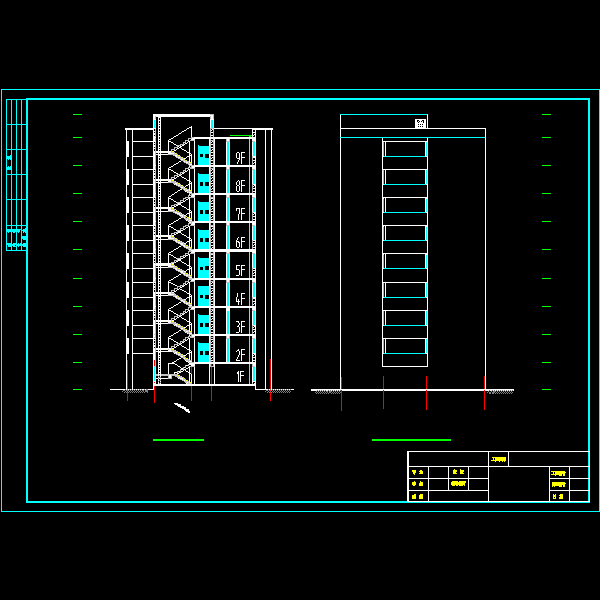

  • 1-1剖面图,侧立面图.dwg
    1-1剖面图,侧立面图.dwg

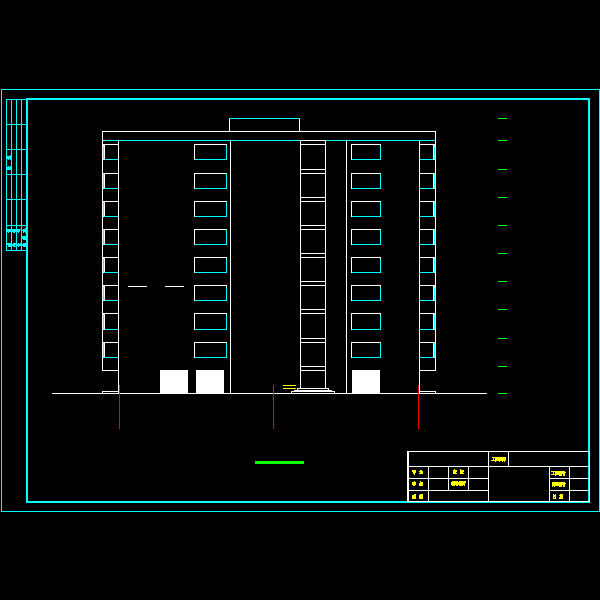

  • 12-1北立面图.dwg
    12-1北立面图.dwg

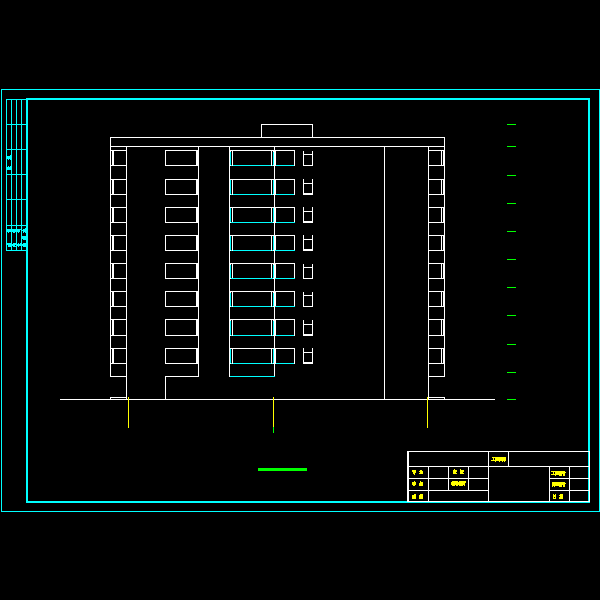

  • 2-2剖面图.dwg
    2-2剖面图.dwg

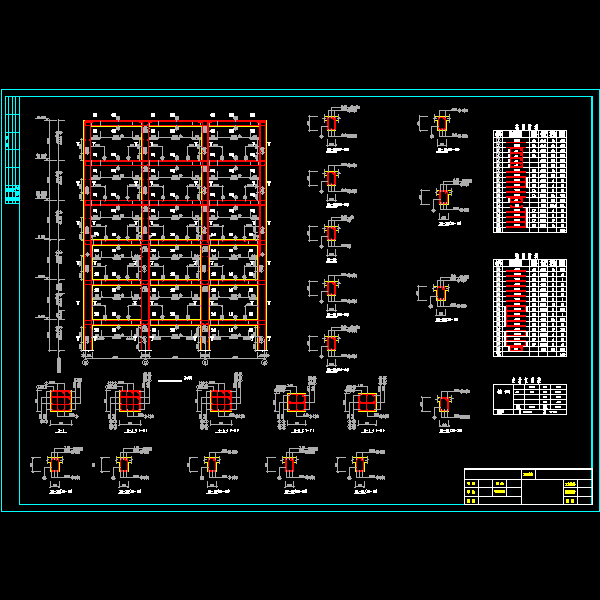

  • 一榀框架.dwg
    一榀框架.dwg
  • 三—九层平面图1.dwg
    三—九层平面图1.dwg
以上是部分截图,请下载附件后查看完整高清内容
