机关办公楼框架结构毕业设计方案(施组、建筑结构设计CAD施工图纸)

附件详情

沈阳某机关办公楼框架结构毕业设计(含计算书、施组、建筑结构设计图)
该资料为:沈阳某机关办公楼框架结构毕业设计(含计算书、施组、建筑结构设计图)
工程名称:沈阳某机关办公楼
建设地点:拟建于辽宁省沈阳市。
现浇钢筋混凝土框架结构体系,层数五层,总高度为21.600米,无地下室,室内外高差0.450m,室内地面设计标高±0.000.
设计耐火等级:二级。
结构设计合理使用年限:50年。
结构安全等级:二级。
基本风压值:w0=0.55KN/平方米.
基本雪压值:w0=0.50KN/平方米.
抗震设防烈度:7度,设计地震分组:第二组,设计基本地震加速度:0.20g。
地基基础的设计等级:丙级。
基础形式:柱下独立基础
内容包括:
计算书:
1 建筑设计
2 结构设计
3 技术经济分析
4 施工组织设计
共106页。
该资料包含:

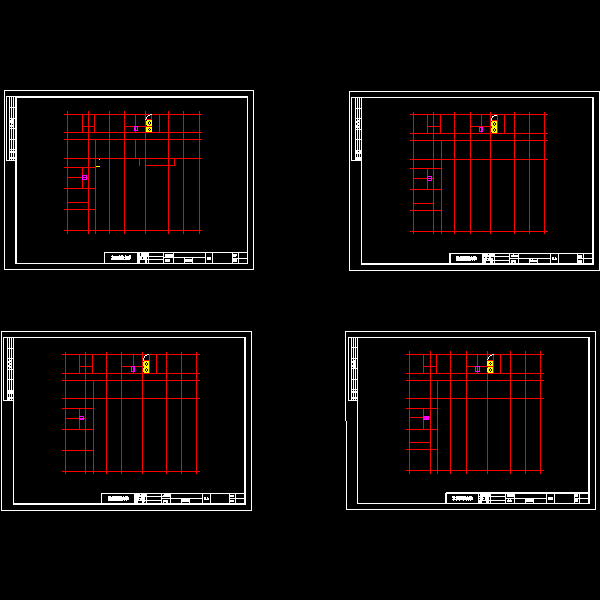

建筑设计说明、各层建筑平面图、建筑立面图、建筑剖面图、楼图平面图、节点大样图、结构设计说明、基础平面布置图、基础详图、电梯基础详图、结构平面图、KJ结构图、楼梯结构施工图、施工总平面图、施工进度计划表共24张图纸。


以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

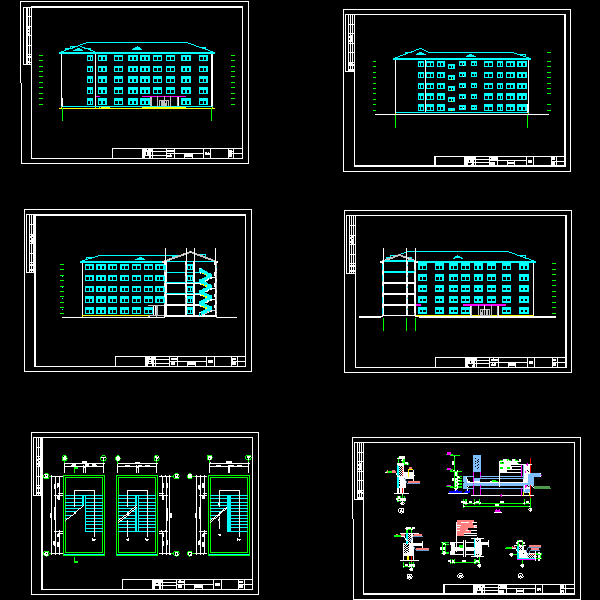

  • 建筑平面图4.dwg
    建筑平面图4.dwg

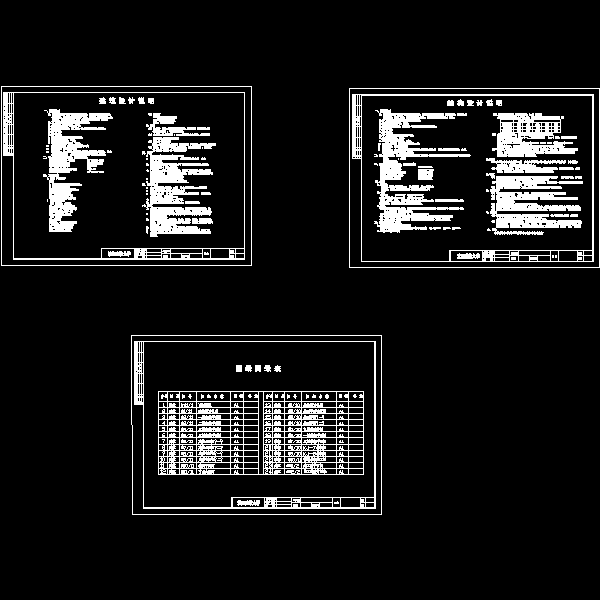

  • 机关设计总说明3.dwg
    机关设计总说明3.dwg
  • 立剖与楼梯平面图5.dwg
    立剖与楼梯平面图5.dwg
  • 立剖与楼梯平面图6.dwg
    立剖与楼梯平面图6.dwg

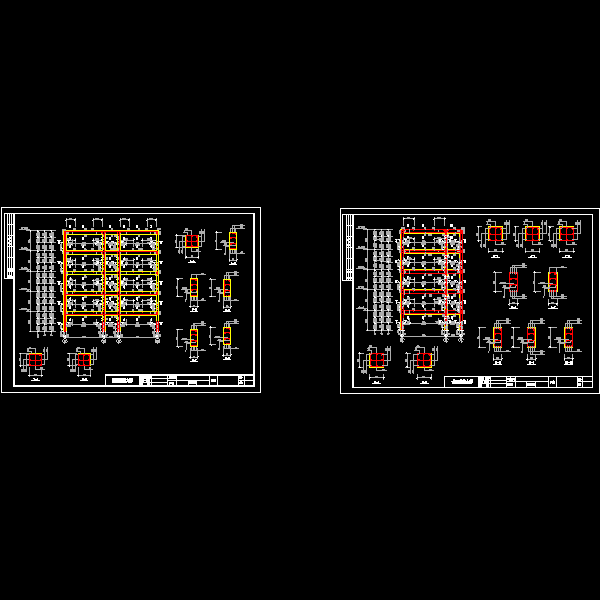

  • 一榀框架配筋图2.dwg
