10.8m跨网架结构收费站结构设计施工图纸
- 建筑类别：其他
- 图纸设计深度：施工图
- 建筑设计结构形式：钢结构
- 钢结构：网架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 结构最大跨度：10.8m
- 抗震设防烈度：7度抗震
- 风压：0.45kN/平方米
- 参考图纸：22张
- 设计年代：近代
附件详情
网架设计与施工说明、立面图、网架结构布置图、柱冒安装图、网架安装图、材料表、球加工图、钢柱加工图、支托加工图、支座加工图、檩条布置图、屋面布置图、屋面材料表、铝塑板平面布置图、吊顶龙骨
平面布置图
、下玄吊顶用支托安装图共22张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

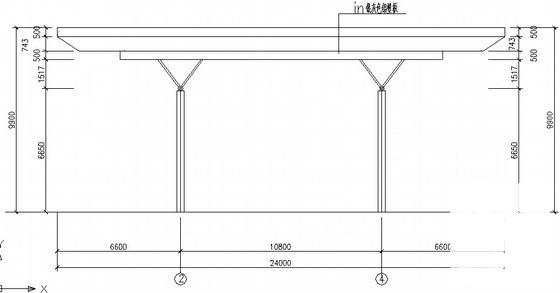

收费站设计图纸 - 1 -

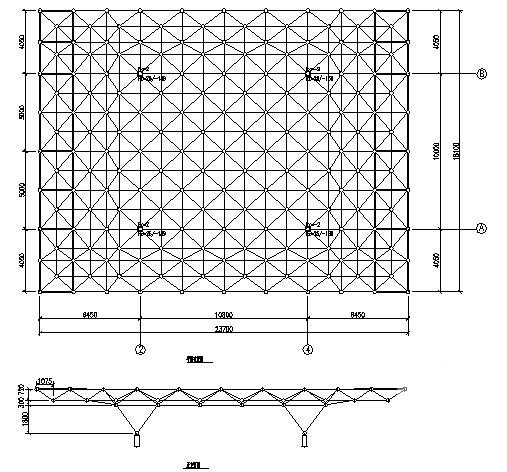

收费站设计图纸 - 2 -

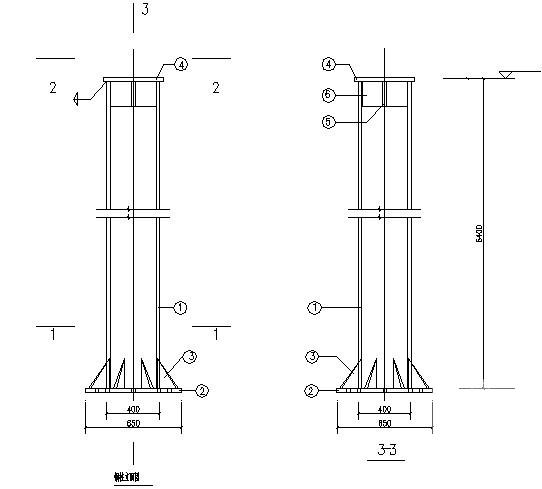

收费站设计图纸 - 3 -

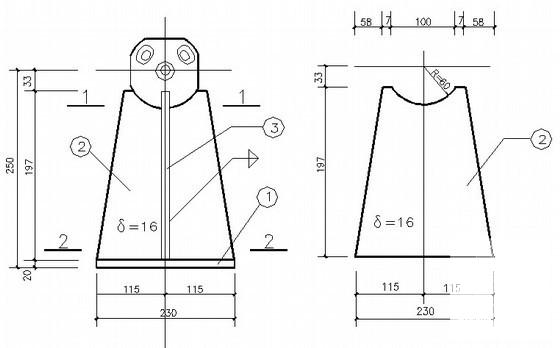

收费站设计图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-11-30
- 评论次数：0
- 浏览次数：0
- 文件大小：1.42 MB
- 收藏次数：0
-
文件名称：
附件-995878575890975576880.zip
