经济开发区道路改造工程CAD施工图纸设计（83张图纸）

资料简介
赚取积分

位置：河南

附件详情

工程设计说明：
1.项目概要
2.设计依据
3.工程地质
4.主要技术标准和设计参数
5.道路工程
5.1设计范围
5.2平面设计
5.3纵断面设计
5.4横断面设计
5.5路面结构设计
5.6路基设计
5.7路基处理
5.8路面结构材料及施工要求
5.9混凝土路面设计
5.10伸缩缝设计
6.路灯工程
7.交通工程
7.1交通标志设计
7.2交通标线设计
8.特殊处理及说明
9.施工注意事项
图纸名称：
1.工程位置示意图1
2.主要工程数量表1
3.道路综合横断面图1
4.道路平面图11
5.道路纵断面4
6.道路土方横断面4
7.平曲线要素表1
8.竖曲线要素表1
9.逐桩坐标表1
10.土方总量计算表1
11.行车道土方计算表1
12.沟浜回填设计图1
13.道路结构图1
14.刚柔接头结构图1
15.防裂贴贴缝布置图1
16.路灯平面图11
17.电缆井结构图1
18.路灯基础图1
19.交通设计平面图11
20.标志板面大样图1
21.交通标线大样图1
22.减速震荡标线图1
23.单柱一般构造图3
24.单悬臂结构及基础设计图3
25.单柱式路名牌设计图1
雨水工程设计说明
26.雨水管示意图1
27.雨水管平面图7
28.雨水纵断面图4
29.雨水井表1
30.雨水主要材料表1
31.检查井井周基层加固及井圈图1
32.砖砌偏沟式雨水口井圈加固图2

附件详情

项目概要：该资料道路全长1835.31米，本次完成道路、雨水、路灯及交通工程等施工图设计。现状为7米水泥混凝土路面，现状路面损坏严重，地下无排水设施，路面积水严重，该资料全部拆除新建（除桥梁范围外），新建路面宽为7米，另一路段现状为12米宽的水泥混凝土路面，路面使用情况较好，本段仅对路面进行挖除新建。
......
道路工程：平面设计、纵断面设计、横断面设计：新建道路宽度为7米，横坡为1.5%.路面结构设计:标段一将水泥混凝土里卖弄全部拆除，新建结构为4cm改性沥青混凝土AC-13粘+6cm沥青混凝土AC-20+满铺玻纤格栅、防裂贴+修复处理后的水泥混凝土路面。另一标段处挖除新建结构：22cmC35水泥混凝土路面+20cm水泥稳定碎石+20cm水泥稳定碎石。
......
路面结构材料及施工要求：桥梁加铺区域在加铺沥青面层之前，必须对现有水泥混凝土面板进行修补处理：消缝、填缝、贴缝处理、均匀喷洒沥青粘油层、铺设玻纤格栅。
......
共计102页，。

沟浜回填设计图

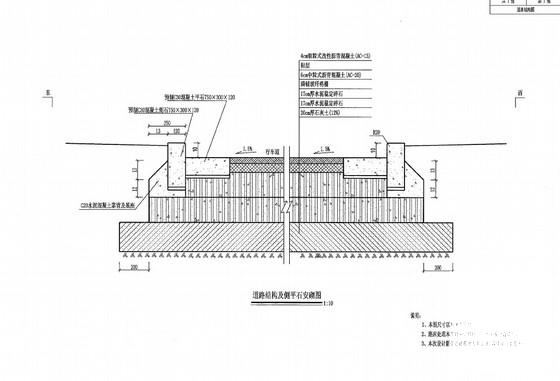

道路结构图

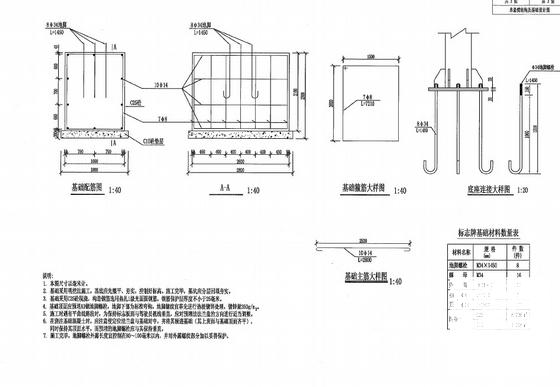

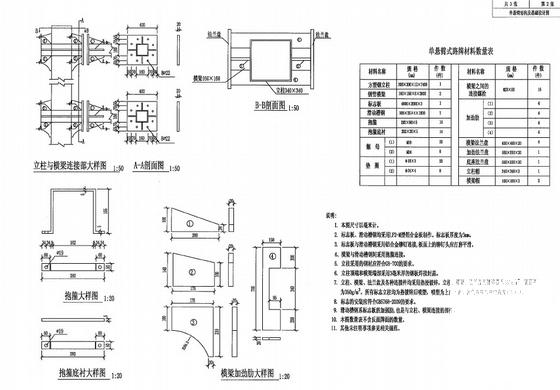

单悬臂结构及基础设计图

单柱一般构造图

电缆井结构图

检查井井周基层加固及井圈图

路灯基础图

砖砌偏沟式雨水口井圈加固图

刚柔接头结构图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
