汽车卸煤沟地上、地下部分结构CAD施工方案图纸

• 建筑类别：工业建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：8度抗震
• 风压：0.38kN/平方米
• 参考图纸：28张
• 图纸年代：近代

该项目是汽车卸煤沟项目，地上部分为现浇钢筋混凝土框架结构，抗震设防烈度8度，场地类别为Ⅱ类。卸煤沟地下部分为现浇钢筋混凝土梁板式结构,由地下框架、侧壁板、底板、煤斗、纵横梁以及车梁现浇为一个整体.斗口板下设斗口梁及其支承柱。

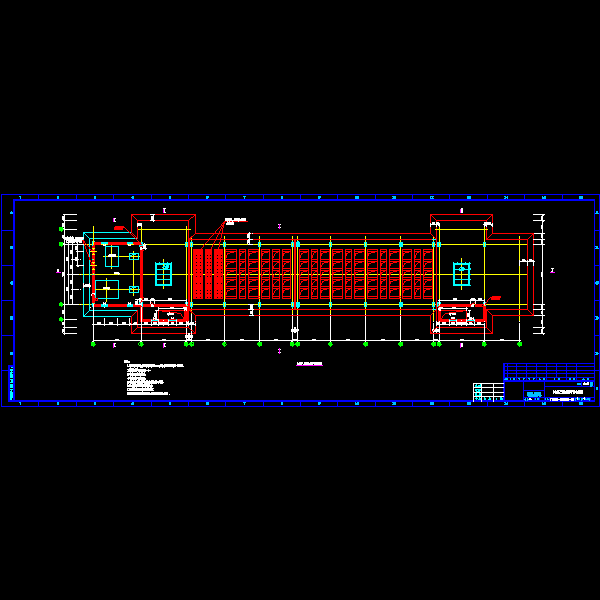

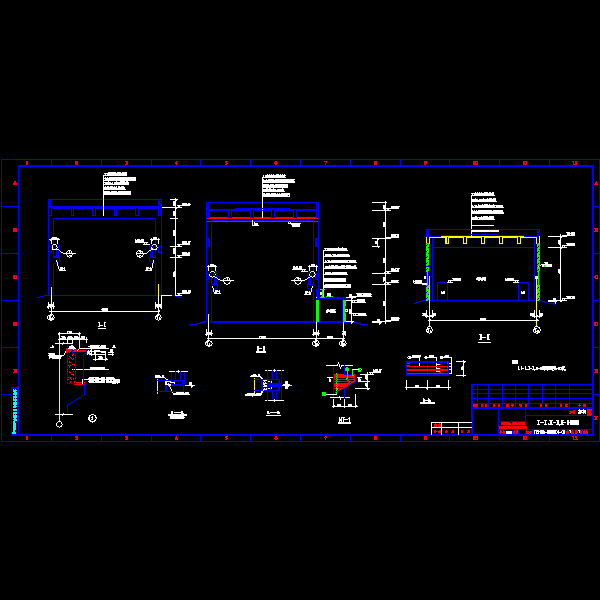

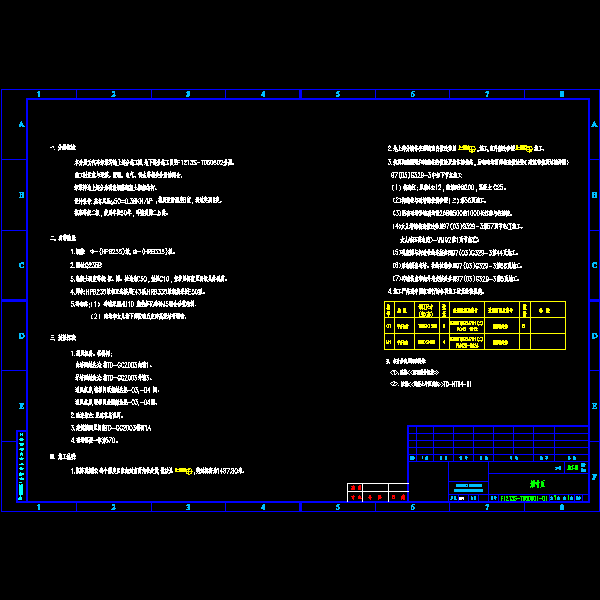

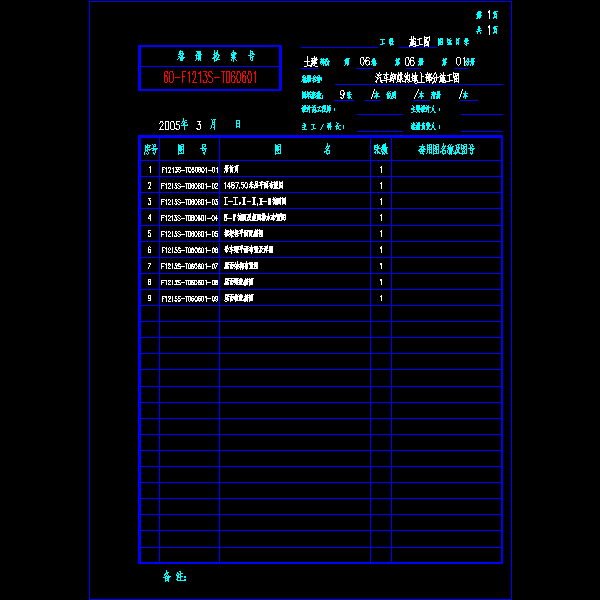

包括：册首页， ，建筑平面图，结构布置图，剖面图，煤沟配筋图，车梁配筋图，板配筋图，通风井及通风隧道配筋图，卸煤间底板及侧壁板配筋图，框架梁配筋图，吊车梁平面布置及详图，屋面梁板配筋图等共计28张图。
