单层铁路公司新建库房结构设计施工图纸

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 结构最大跨度:25m
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:15张
  • 设计年代:近代

附件详情

中国铁路某公司新建库房结构图
该资料为:中国铁路某公司新建库房结构图
该项目为单跨单层钢结构门式刚架结构,跨度为25m;屋面采用0.476mm厚蓝色840型压型彩钢板,墙面1.5m以下采用180mm厚砌体墙,1.5m以上为0.476厚白色900型压型彩钢板。
基本风压值:0.40KN/平方米
抗震设防烈度:6度
结构设计使用年限:50年
该资料包含:
结构设计说明 及资料目录、建筑平面图、屋顶平面图、建筑立面图、基础布置图、锚栓布置图、屋面檩条布置图、屋面支撑布置图、柱间支撑布置图、墙梁布置图、详图、刚架图共15张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

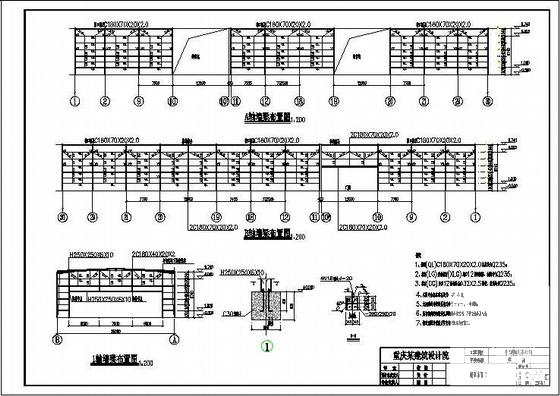

  • 施工图纸设计公司 - 1
    施工图纸设计公司 - 1

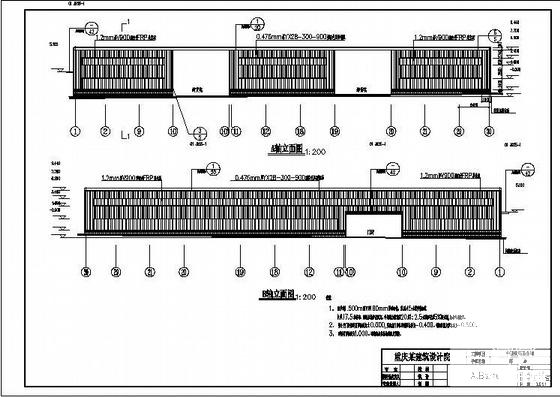

  • 施工图纸设计公司 - 2
    施工图纸设计公司 - 2

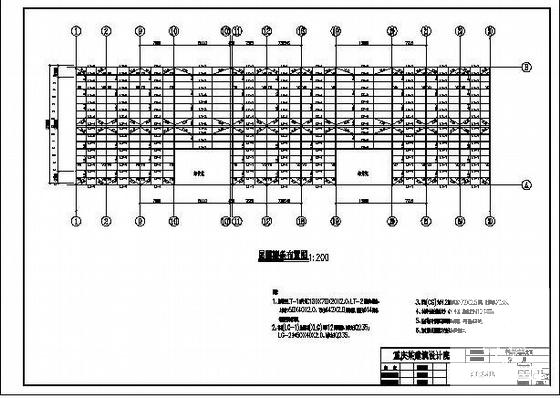

  • 施工图纸设计公司 - 3
    施工图纸设计公司 - 3

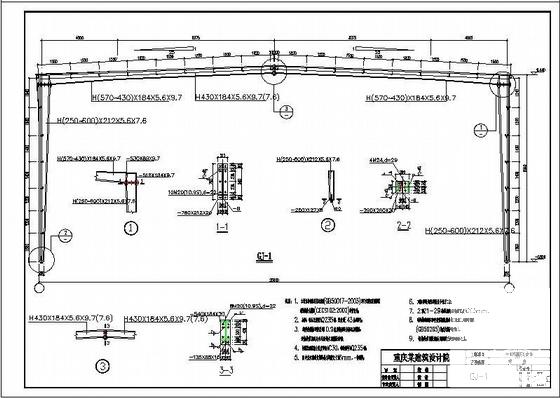

  • 施工图纸设计公司 - 4
    施工图纸设计公司 - 4
以上是部分截图,请下载附件后查看完整高清内容
