5400平14层花园安置小区廉租房结构CAD施工图纸（建筑图纸）

附件详情

该项目是安置房小区廉租房项目，地上14层，剪力墙结构，地下一层，建筑占地面积463.45平方米，地上总建筑面积为5474.04平方米，基础选用筏板基础，基础设计等级为甲级，抗震设防烈度为7度。

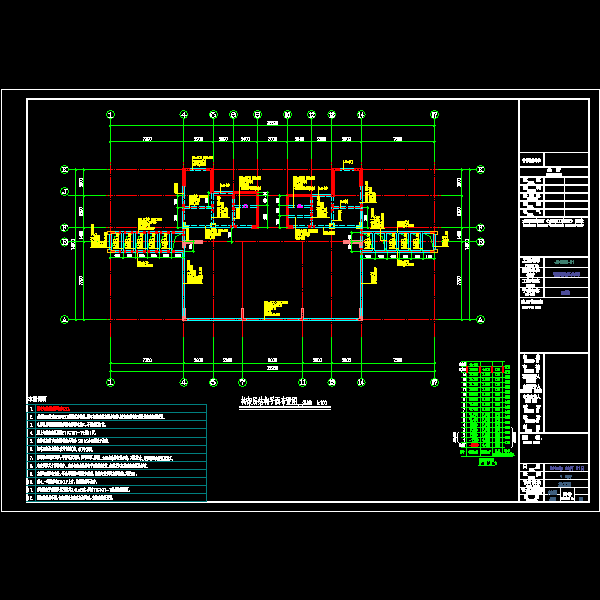

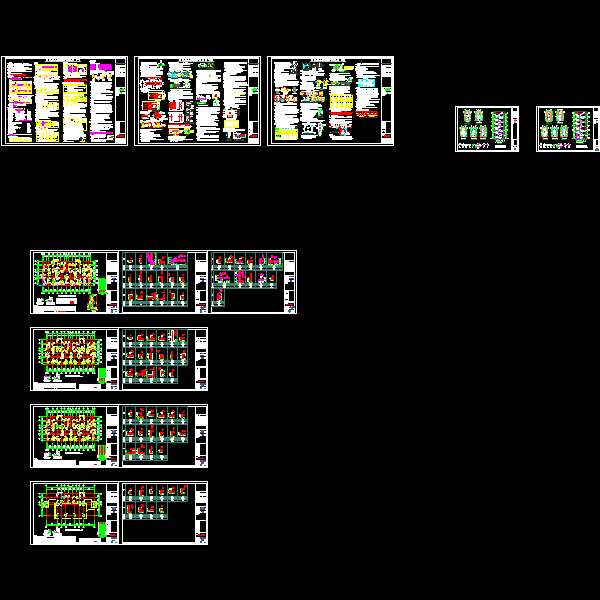

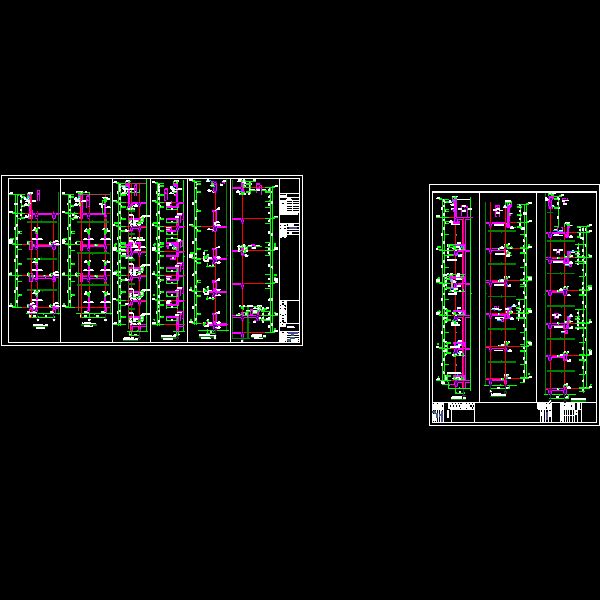

结构专业该资料包含：结构设计总说明（一~三），基础平面布置图，墙、柱平面布置图，结构 ，梁平法施工图，节点大样，楼梯图，非机动车坡道等共计30张图。
建筑专业该资料包含：建筑设计总说明，绿色建筑设计说明专篇，平面图，立面图，剖面图，核心筒大样图，标准层户型大样图，节点大样图等共计24张图。
出图时间：2015年8月。
