乳制品厂污水生物接触氧化处理工艺CAD施工方案图纸

  • 设计说明:有
  • 类型:工业污废水处理站
  • 处理技术:格栅筛网,沉淀,混凝,厌氧法,活性污泥发,其他
  • 工艺流程选介:食品加工
  • 设计阶段:施工图设计
  • 参考图纸:20张以上
  • 规模:1万以下吨/天
  • 图纸年代:近代

附件详情

  • 工艺施工说明
  • 工艺设计说明
  • 工艺流程方框图
  • 污泥干化池工艺流程图
  • 高程布置图
  • 污水处理站
  • 污水处理站管线平面布置图
  • 集水井平面布置图、剖面图
  • 调节池平面布置图、剖面图
  • 潜污泵吊架
  • 初沉池、水解酸化池、生物接触氧化池平面图
  • 初沉池、水解酸化池、生物接触氧化池平剖面图
  • 导流筒大样图
  • 集水堰大样图
  • 堰板安装图
  • 水解酸化池配水系统图
  • 水解酸化池、生物接触氧化池填料平面图、剖面图
  • 水解酸化池、生物接触氧化池曝气器平面图、剖面图
  • 曝气器安装系统图
  • 斜板沉淀池平面布置图
  • 斜板沉淀池平剖图
  • 斜管沉淀池斜管填料支撑支架图
  • 污泥池平面图、剖面图
  • 鼓风机房平面布置图、剖面图
  • 加药系统平面布置图
  • 加药系统管道系统图

附件详情

该项目位于江苏,为乳制品厂污水生物接触氧化处理工艺施工,生产废水自流进入集水井,通过集水井内的潜污泵泵入调节池,在调节池内调节水量、均化水质。调节池出水经潜污泵提升至混凝反应池,在混凝反应池中投加混凝剂和絮凝剂并进行搅拌混合,混凝反应后的污水进入初沉池,利用重力作用使混凝反应形成的絮体以污泥的形式沉淀下去,去除水中的大部分有机物和 ,初沉淀池出水进入水解酸化池,通过厌氧污泥的水解酸化作用,去除部分有机污染负荷,并提高污水的可生化性,水解酸化池出水进入生物接触氧化池,通过池底鼓风曝气系统增加水中的溶解氧,促进水中好氧微生物的新陈代谢作用,分解氧化水中的有机物,从而达到去污目的,生物接触氧化池出水进入斜管沉淀池,以进一步去除脱落的生物膜和有机物,斜管沉淀池出水达标排放。水解酸化池、初淀池、协管沉淀池的污泥排入污泥干化池进行污泥干化,干化污泥运至环保部门指定的位置进行处理,上清液返回污水处理系统进行处理。
编制于2014年,共35张图。

污水处理站平面布置图

水解酸化池、生物接触氧化池曝气器平面图

加药系统管道系统图

曝气器安装系统图

污泥干化池

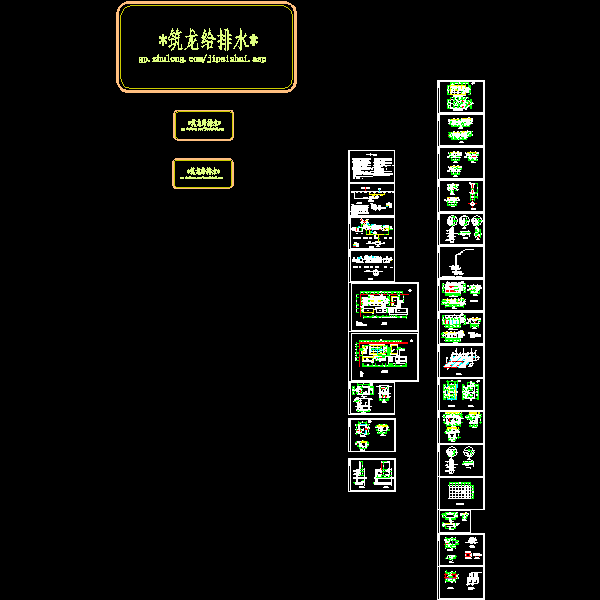

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
