700立方水塔结构设计施工图纸

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢筋混凝土结构,钢结构
  • 钢筋混凝土结构:其他结构
  • 钢结构:其他结构
  • 特种结构:水池
  • 基础形式 :桩基础
  • 参考图纸:14张
  • 设计年代:近代

附件详情

某700立方水塔结构设计图
该资料为:某700立方水塔结构设计图
该资料包含:
承台模板、配筋图、气窗顶盖模板配筋图、水箱模板配筋图、水箱配筋图、钢梯图、环板模板配筋图、钢支架图、平台施工图、雨篷、支筒模板图、支筒配筋图、预埋件详图、钢平台图共14张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

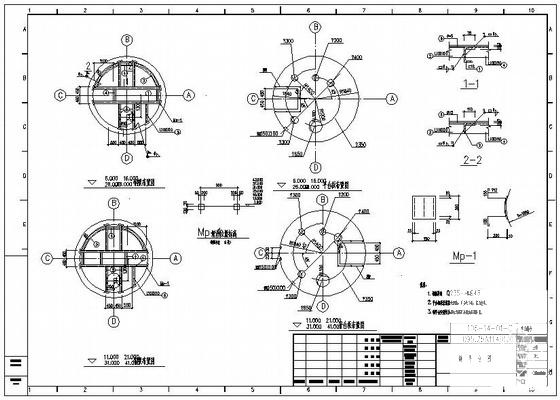

  • 水塔结构设计 - 1
    水塔结构设计 - 1

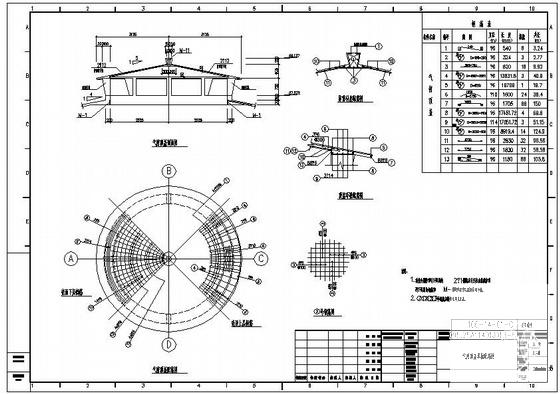

  • 水塔结构设计 - 2
    水塔结构设计 - 2

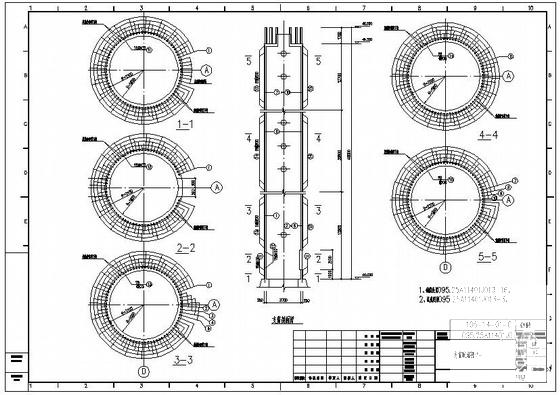

  • 水塔结构设计 - 3
    水塔结构设计 - 3
  • 水塔结构设计 - 4
    水塔结构设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
