水库放水塔结构设计施工图纸(桩基础,共4张)

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:其他结构
  • 特种结构:其他结构
  • 基础形式 :桩基础
  • 参考图纸:4张
  • 设计年代:近代

附件详情

该资料包含:放水塔、人行桥剖面图,人行桥结构图,塔柱框架结构图,启闭室结构图
共4张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

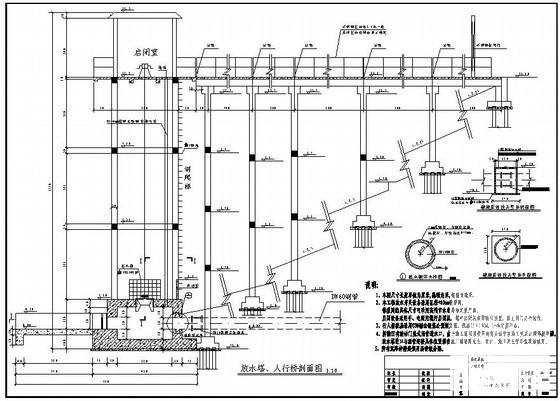

  • 水库设计图纸 - 1
    水库设计图纸 - 1

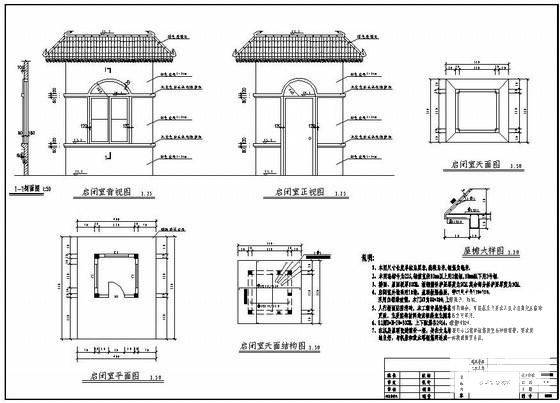

  • 水库设计图纸 - 2
    水库设计图纸 - 2

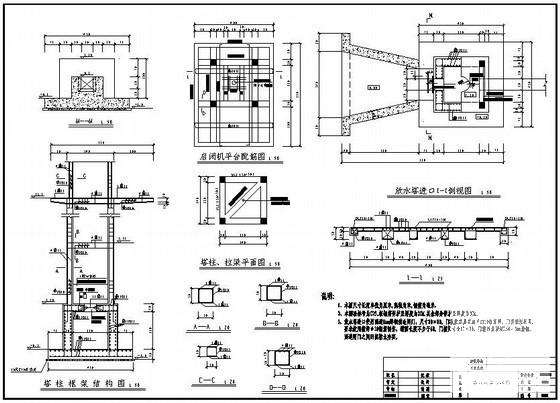

  • 水库设计图纸 - 3
    水库设计图纸 - 3

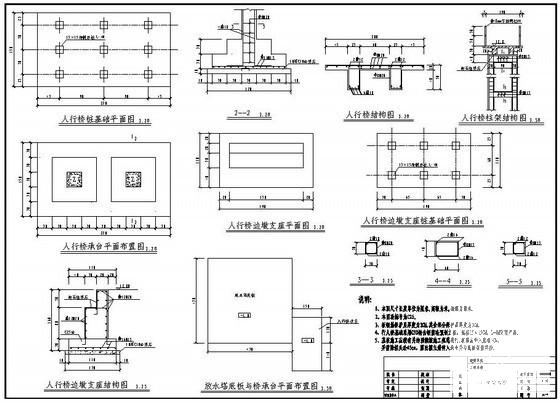

  • 水库设计图纸 - 4
    水库设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
