单层游泳馆结构设计施工图纸（独立基础，共11张）
- 建筑类别：体育
- 建筑高度类型：单层建筑
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构最大跨度：32.85m
- 抗震设防烈度：7度抗震
- 风压：0.35kN/平方米
- 雪压：0.35kN/平方米
- 参考图纸：11张
- 设计年代：近代
附件详情
该资料包含：
结构设计说明
，结构平面布置图，屋面檩条布置图，支座反力图，埋件平面布置图，基础
平面布置图
，GJ-1剖面等
共11张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

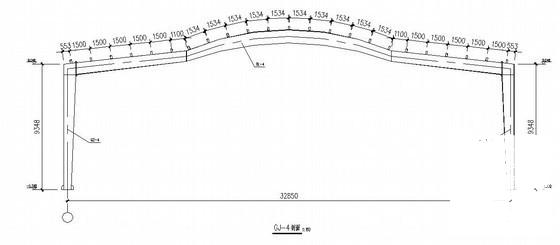

游泳馆设计图纸 - 1 -

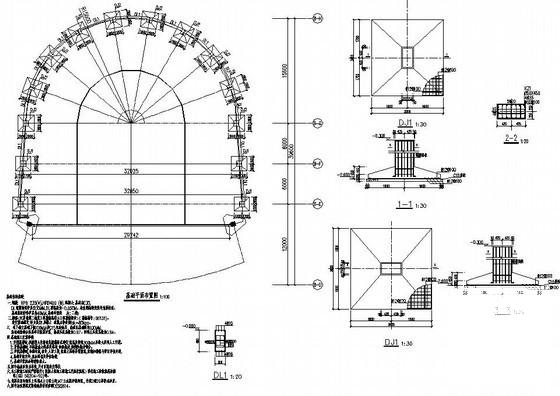

游泳馆设计图纸 - 2 -

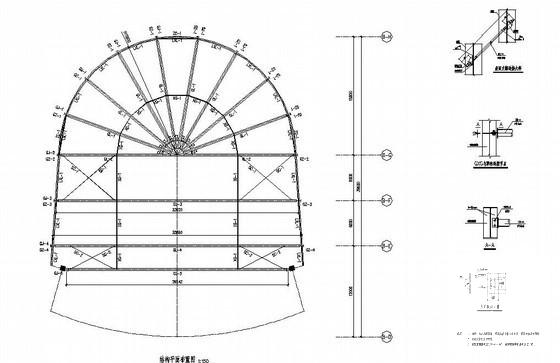

游泳馆设计图纸 - 3 -

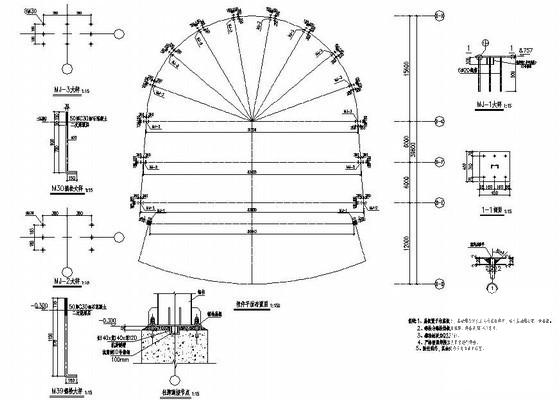

游泳馆设计图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-02
- 评论次数：0
- 浏览次数：0
- 文件大小：1.77 MB
- 收藏次数：0
-
文件名称：
附件-995878889995687785697.rar
游泳馆设计图纸下载
