排架车间结构设计施工图纸（独立基础，共7张）
- 建筑类别：工业建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：砌体结构,钢筋混凝土结构,钢结构
- 钢筋混凝土结构：框架
- 钢结构：排架,轻钢结构
- 基础形式 ：独立基础
- 结构安全等级：二级
- 结构最大跨度：24m
- 抗震设防烈度：7度抗震
- 风压：0.35kN/平方米
- 雪压：0.35kN/平方米
- 参考图纸：7张
- 设计年代：近代
附件详情
该资料包含：
结构设计说明
，基础平面布置，排架柱
平面布置图
，梁平法配筋图，ZC-1，结构布置图，屋面檩条布置图，吊车梁、柱间支撑布置图等
共7张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

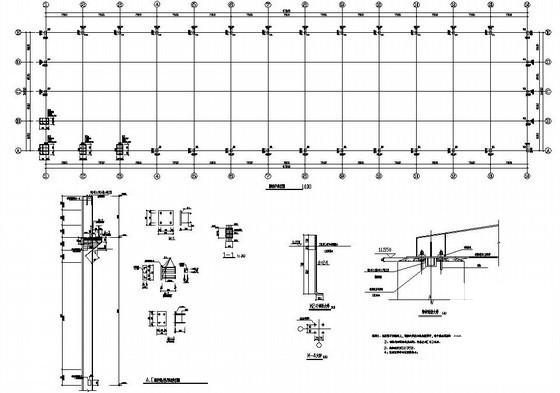

排架结构施工图 - 1 -

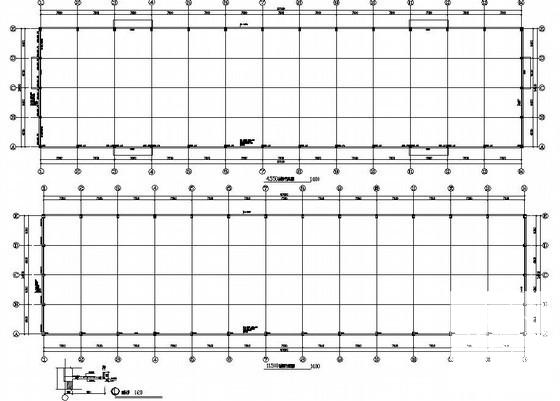

排架结构施工图 - 2 -

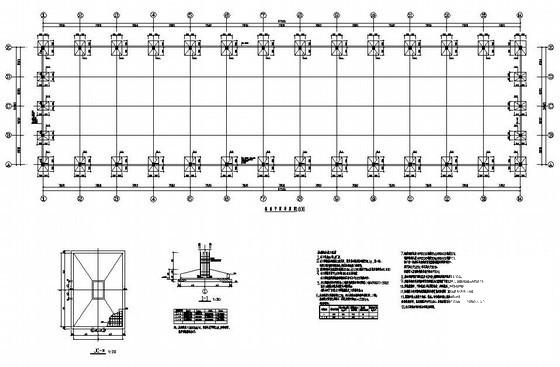

排架结构施工图 - 3 -

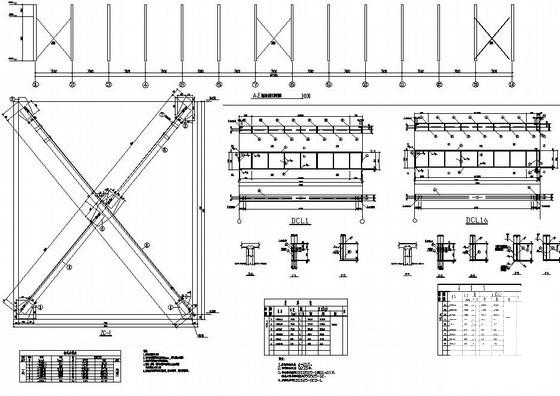

排架结构施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-02
- 评论次数：0
- 浏览次数：0
- 文件大小：0.59 MB
- 收藏次数：0
-
文件名称：
附件-995878879578568698756.rar
