排架仓库结构设计施工图纸（桩基础，共9张）
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构,钢结构
- 钢筋混凝土结构：排架
- 钢结构：其他结构
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.45kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：9张
- 设计年代：近代
附件详情
该资料包含：结构工程说明，钢
结构设计说明
，桩位布置图，柱顶平法施工图，圈梁、构造柱及柱间支撑布置图，WGL-1详图，屋面支撑及檩条布置图
共9张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

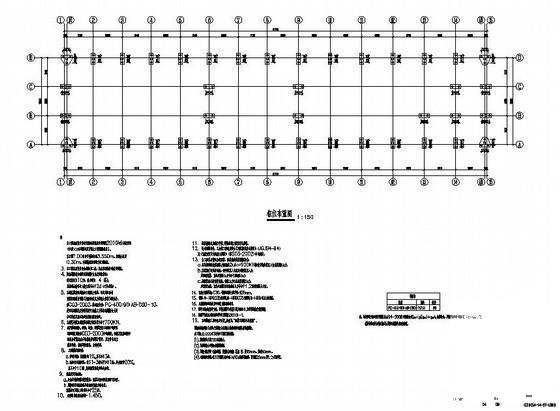

排架结构施工图 - 1 -

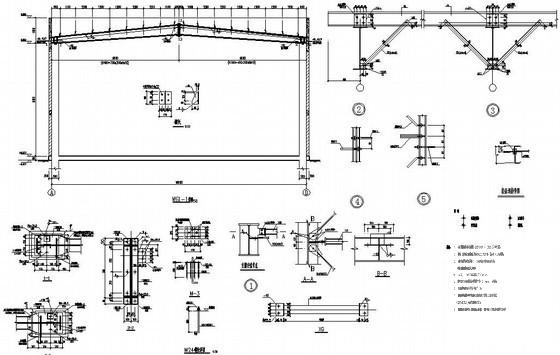

排架结构施工图 - 2 -

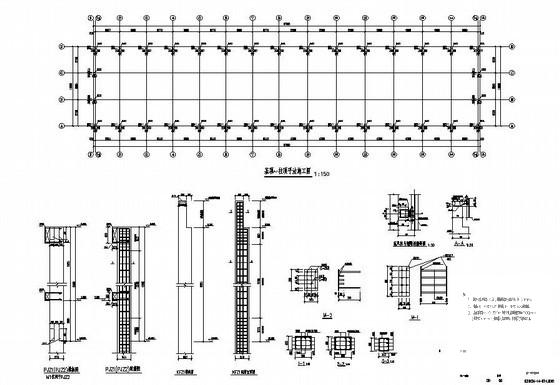

排架结构施工图 - 3 -
排架结构施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-02
- 评论次数：0
- 浏览次数：0
- 文件大小：0.43 MB
- 收藏次数：0
-
文件名称：
附件-995878877950968950858.rar
排架结构施工图下载
