20层商业办公楼变电所项目及塔楼35kv变电所电气CAD施工图纸
-
建筑类别：办公,商业,娱乐,餐饮
-
建筑高度：高层建筑
-
建筑结构形式：钢筋混凝土结构
-
建筑面积：346733平方米
-
地上层数：20层
-
地下层数：4层
-
图纸年代：近代,2015
-
地下室用途：商业,车库,设备用房
-
负荷等级：一级,二级,三级
-
防雷等级：第二类
-
火灾保护分级：一级
-
接地方式：TN-S
-
项目地址：上海
-
设计： ,配变电所
该附件为上海商业办公楼变电所项目及塔楼35kv变电所电气施工图，本期设计内容:
1、本项目为两路35kV进线电源带两路35kV出线,10kV侧配置20路出线,单台主变容
量为20000kVA,总容量为40000kVA。
2、35kV开关柜拟选用充气(SF6)绝缘开关柜共6台,10kV开关柜
拟选用充气(SF6)式绝缘开关柜,共30台,其中出线开关柜20台,站用变开关柜2台,压变
开关柜2台,分段及引线柜2台,电容器开关柜2台,10kV主变开关柜2台.设备电缆下进下出。
3、主变压器型号拟选用干式变压器,型号为20000kVA/35%%p4*2.5%%%/10.5kV
中性点采用电阻接地。设备接线上进上出。
4、10KV侧配置无功补偿,本期配置容量为3000KVAR。
5、土建预留部分需要加盖花纹钢板(土建预留详见底层平面基础图)。
6、本站设备未定。设备基础及尺寸以用户最终招标设备为准。
7、所有一、二次电缆孔在电缆敷设完成后要进行封堵,
8、沿二次电缆沟敷设4X25接地铜排,设备二次接地接至二次接地铜排。
变压器柜安装图

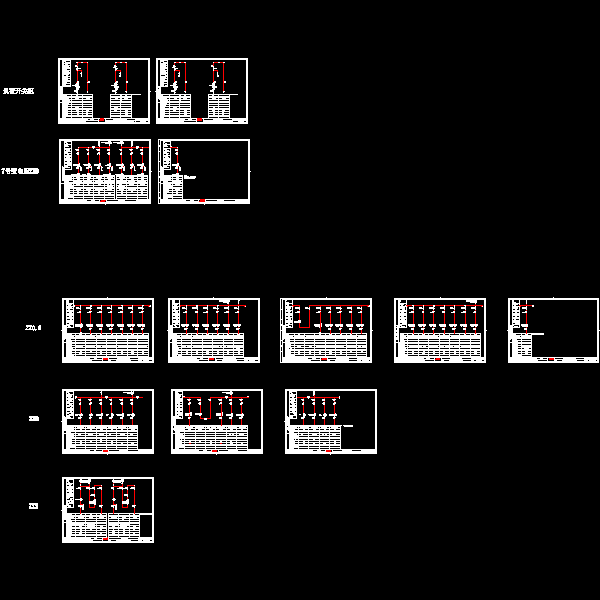

电气主接线图
接地平面图

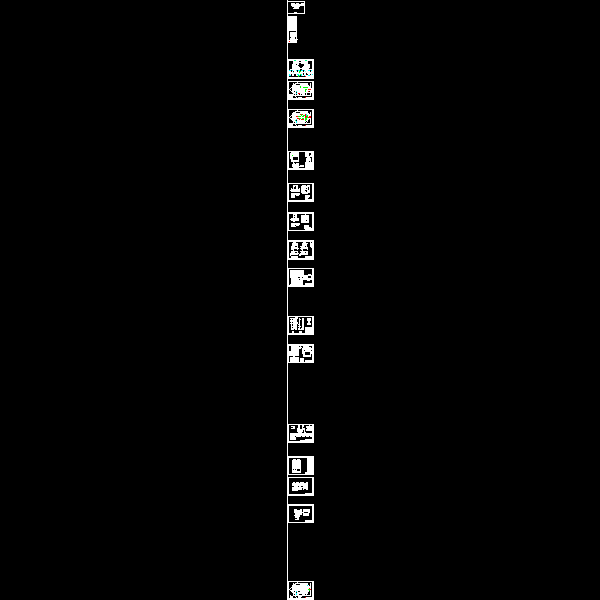

以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
