L型行政办公楼毕业设计方案

附件详情

  • 毕业设计任务书
  • 毕业设计论文翻译
  • 中英文摘要
  • 设计说明书
  • 开题报告
  • 建筑图
  • 结构图

附件详情

该资料采用普通框架结构,为L形,其中南北走向的柱网布置为7200*4500,为内廊式结构,走廊宽度为2.4m,东西走向的柱网布置为6900*4500及3600*4500,为外廊式结构,走廊悬挑,宽度为1.8m,该资料选取南北向的一榀框架进行计算。
该资料的框架梁的截面尺寸为:250mm*700mm,次梁的截面尺寸为250mm*400mm。框架柱的截面尺寸为400mm*500mm。层高为3.6m。
屋面为不上人屋面,屋面活荷载为0.5KN/m2,楼面的活荷载为2.0KN/m2。基本风压为0.3KN/m。上虞的抗震设防烈度为6度,故不考虑地震作用,水平方向只考虑风荷载的影响。

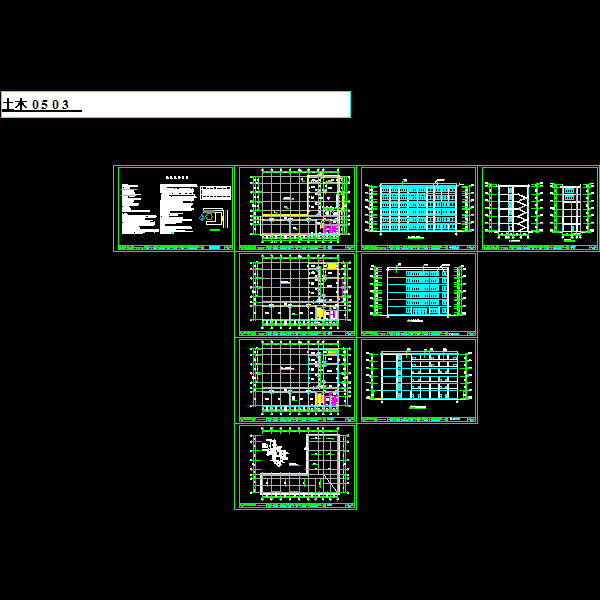

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源
  • 建筑.dwg
    建筑.dwg
  • 结构.dwg
    结构.dwg
以上是部分截图,请下载附件后查看完整高清内容
