钢框架解耦冲天式牌楼类型仿古建筑牌坊施工大样图

  • 建筑类别:园林建筑, 其他
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢筋混凝土结构:框架
  • 混合结构:混凝土墙-钢框架
  • 抗震设防烈度:7度抗震
  • 参考图纸:7张
  • 设计年代:近代

附件详情

附件详情:该项目为钢框架结构牌坊工程,工程为仿古建筑牌坊,冲天式牌楼类型,结构安全等级为二级,抗震设防烈度为8度。

该资料包含:钢 结构设计说明 ,柱脚 平面布置图 ,柱脚安装大样图及建筑图等共计7张图。

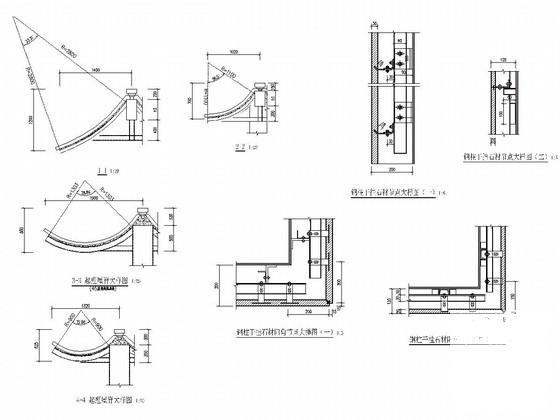

大样图

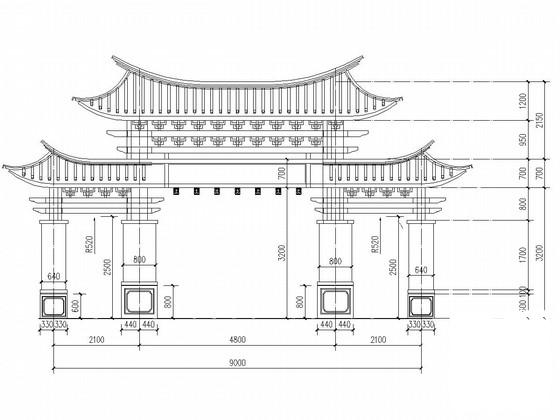

结构立面布置图

柱脚平面布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 古建筑仿古建筑 - 1
    古建筑仿古建筑 - 1
  • 古建筑仿古建筑 - 2
    古建筑仿古建筑 - 2
  • 古建筑仿古建筑 - 3
    古建筑仿古建筑 - 3
  • 古建筑仿古建筑 - 4
    古建筑仿古建筑 - 4
以上是部分截图,请下载附件后查看完整高清内容
