某五金厂厂房结构毕业设计
该资料为:某五金厂厂房结构毕业设计
建筑类型:主体三层,现浇钢筋混凝土框架结构
设计资料:该项目建筑面积1765.6平方米,丙类厂房,耐火等级二级,抗震烈度六度,建筑设计年限为50年,室内外高差150.
主要包括屋盖、楼盖、框架主体结构、楼梯、基础等部分的计算和设计
附件详情
第1章 屋盖设计
第2章 楼盖设计(一层楼面板)
第3章 梁、柱截面尺寸的初步确定
第4章 一层连梁
第5章 框架设计
第6章 楼梯设计
第7章 基础设计
第8章 施工组织设计
共159页。
图纸:基础结构平面图、桩位平面图、桩身承台配筋图、柱平法布置施工图、一层板配筋图、楼梯施工图、一层梁配筋图、脚手架平面图、脚手架立面图和落地式脚手架剖面、塔吊承台基础和桩基、悬挑架剖面图和节点大样、模板设计图共12张图纸。


2

2

3

3

4

4

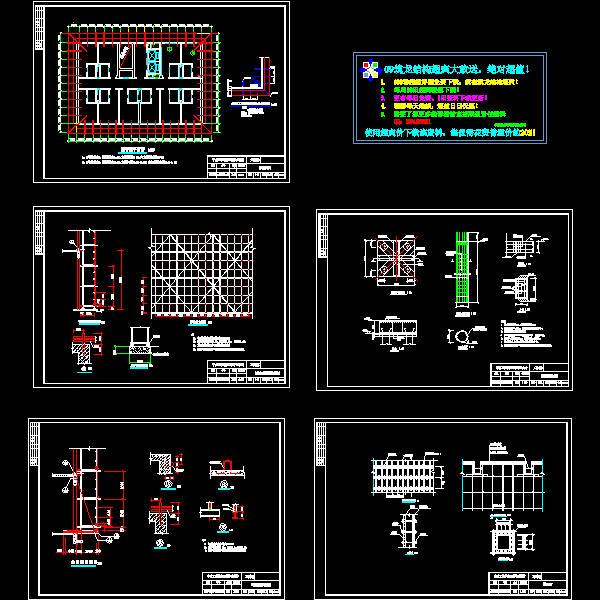

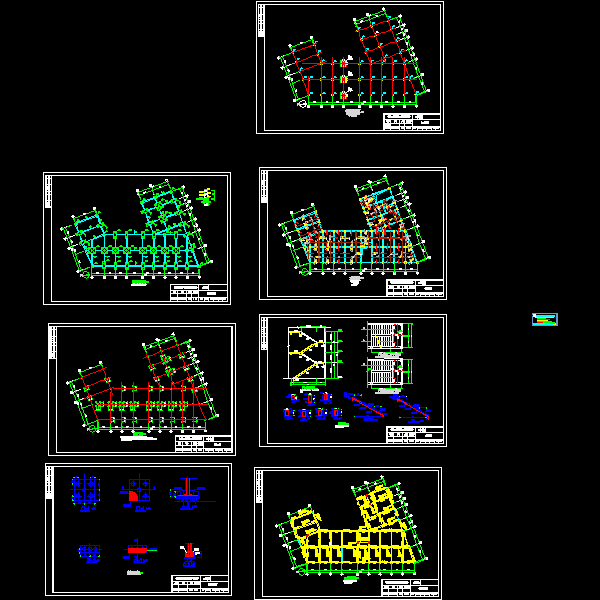

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源
