箱体结构活动房结构施工图纸（63张）
- 建筑类别：住宅
- 建筑高度类型：单层建筑
- 建筑地上层数：1层
- 建筑地下层数：0层
- 图纸设计深度：施工图
- 建筑设计结构形式：钢结构
- 钢结构：轻钢结构
- 参考图纸：63张
- 设计年代：近代
附件详情
箱体结构活动房，包括顶部结构布置图，墙面结构布置图，基础结构图，底部ALC板结构布置图，ALC板详图，各主梁组焊图，次梁组焊图，梁板构造详图，门窗口焊接图，各部分结构构件加工图纸等共计60张。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

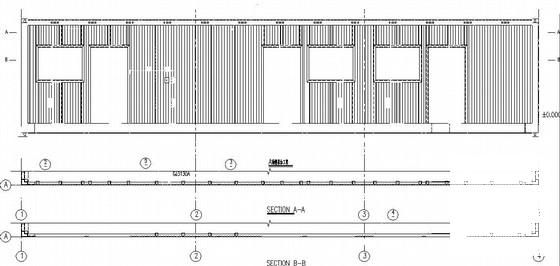

活动房结构图纸 - 1 -

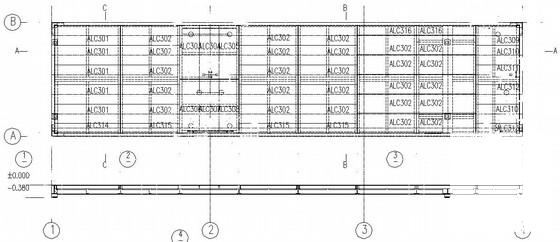

活动房结构图纸 - 2 -

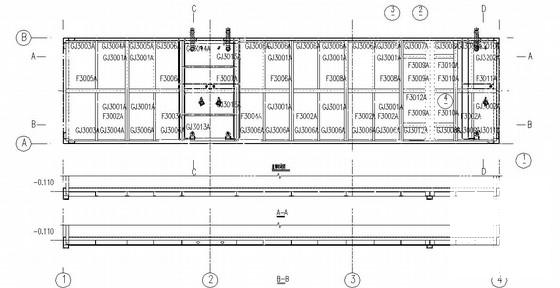

活动房结构图纸 - 3 -

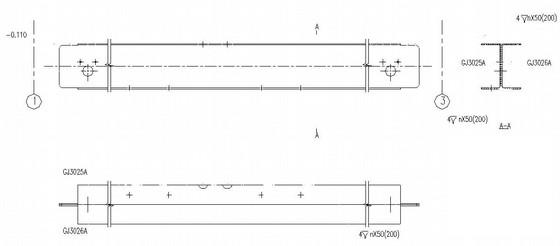

活动房结构图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-01
- 评论次数：0
- 浏览次数：0
- 文件大小：2.78 MB
- 收藏次数：0
-
文件名称：
附件-995878957576770857805.rar
