23层奇虎360研发楼暖通施工图纸（CAD平面图、大样图等）(低温地板辐射采暖)

一、附件详情

该项目奇虎360天津创业平台研发楼项目，项目建筑面积37664m2,地上23层，建筑高度98.6m。

二、设计说明

1.空调冷热源系统设计

1.1本建筑空调夏季冷负荷为4493.9KW,空调冷指标为:119W/m2;空调热负荷为2693.5KW，空调热负荷指标为：71W/m2。

1.2根据业主要求，本项目五层~二十一层均布会议室采用双热源变制冷剂多联机空调系统，室外机置于屋面;二十二~二十三层采用变制冷剂多联机空调系统,室外机置于屋面。

1.3安防控制室设分体式商用空调，室外机置于裙房屋面。

1.4本建筑的空调冷热水接自地下室制冷、换热站。

2.采暖系统设计：

2.1该项目采暖热源由制冷站提供,采暖供回水温度为60/50°C。采暖热负荷为：119Kw,

采暖热指标：87.7W/m2。

2.2低温地板辐射采暖

首层除卫生间外采用低温地板辐射采暖.

2.2.1 分配器：为热压黄铜铸造成型分配器，主管与支管接口为一体；供水管上均设电动两通温度控制阀。

2.2.2 温控器：每组集分配器配置一台温控器，分别对应分配器供水干管上电热型两通调节阀（常开型）控制热水流量;

2.2.3 埋地盘管：埋设在楼板后浇层内。鉴于塑料管材的多样性，埋地管材采用PE-RT管材，选用管材系列S4，管径均为de20X2.3;

2.2.4 户内盘管的敷设方式施工单位可进行深化设计，设计方对深化设计提出如下要求：

1)深化设计应符合《辐射供暖供冷技术规程》(JGJ142-2012)

2)加热管长度与间距应满足设计热负荷，并应考虑不同的地板装修形式对散热量的影响。面层宜采用热阻小于0.05m2·K/W的材料。该资料单位地面面积散热量按地面为水泥或陶瓷、热阻（R=0.02m2·K/W）选取。

3)埋地管材采用外阻氧五层阻氧的PE-RT管材，能耐受的长期工作压力不小于0.8MPa。

4)户内加热管采取回折型布置形式。

5)管材应保证在设计压力及温度条件下使用年限不小于50年。

6)一个环路一根管材，地下部分无接头。

7)热压黄铜铸造成型分配器的供水支路上均设置电动两通温度调节阀.

8)地面保温层及防水层设置；做法详03K404-P51 ,首层（其它层）地面保温层厚度：30mm（20mm）；外墙周边：10mm。保温层材料为聚苯乙烯板（密度不小于20kg/m3，导热系数不大于0.041W/m2·K，压缩应力不小于100KPa，吸水率不大于4%，氧指数不小于30）；

9)加热管固定装置：保温层上设100x100mm低碳钢丝网，钢丝直径大于2mm，盘管采用扎带与钢网固定；

10)伸缩缝设置：后浇层中加入防龟裂的添加剂，当采暖面积超过30m2或长边超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不应小于8mm。伸缩缝宜采用内满添弹性膨胀膏的方式。敷设于横梁及门口处的耐热聚乙烯管应套加波纹管；

11)固定卡设置：敷设聚乙烯管时，直线管段每隔1米设一个固定管卡，敷设S型时在弯曲部位应设两处固定管卡。固定管卡宜采用同材质的标准固定卡；

12)耐热聚乙烯管需带压供货，且埋地管安装完毕、浇注豆石混凝土前，应以1.5倍的工作压力（系统低端压力）但不小于0.6MPa的压力；

13)水压试验应在系统冲洗之后进行。应在分水器。集水器以外主供、回水管道冲洗规格后，再进行室内供暖

2.3 二十二~二十三层设置电热膜采暖，由厂家深化设计。

2.4 水箱间设电伴热保温，详见给排水专业图纸。

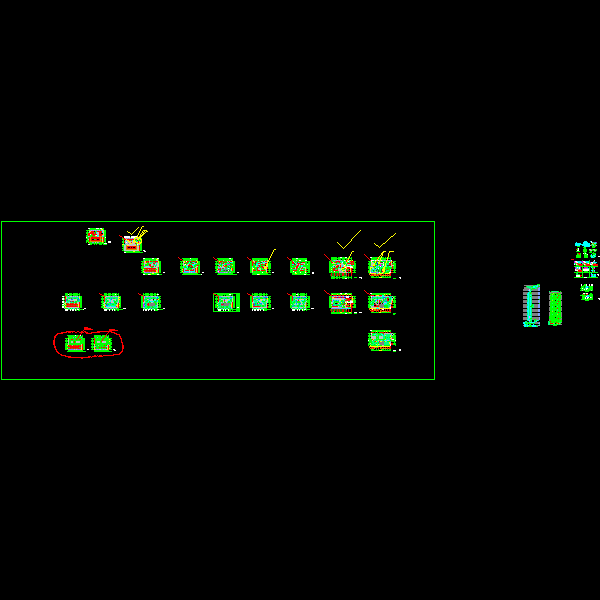

三、图纸展示

首层地暖平面图

二十三层通风空调平面图

二十三层空调水管平面图

设备安装大样图

空调冷冻水系统原理图
