小区两层住宅楼空调采暖CAD图纸（设计说明）(低温地板辐射供暖)
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计面积：16303平方米
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 参考图纸：10张
- 设计内容：空调,采暖
- 空调系统：制冷剂系统
- 采暖系统：散热器供暖,热水辐射
- 项目所在地：黑龙江
附件详情
该项目为哈尔滨某国际社区4#楼，地下二层，地上由三个单元组成,建筑高度60.4米。该项目热源为小区热交换站，系统为低温地板辐射供暖系统。居室内为低温地板辐射供暖；楼梯间采用钢制柱型散热器采暖，采暖系统形式为下供下回双管系统，散热器型号为YTL/701/1.0-1600，标准工况下散热量为327W/片，每户设置户式中央空调系统,室外机布置在阳台,室内机采用吊顶式。

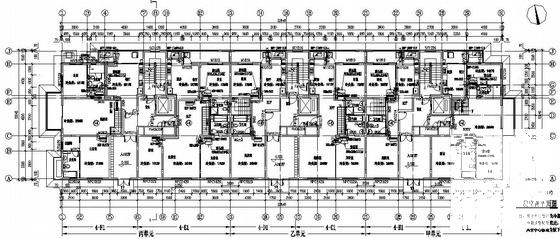

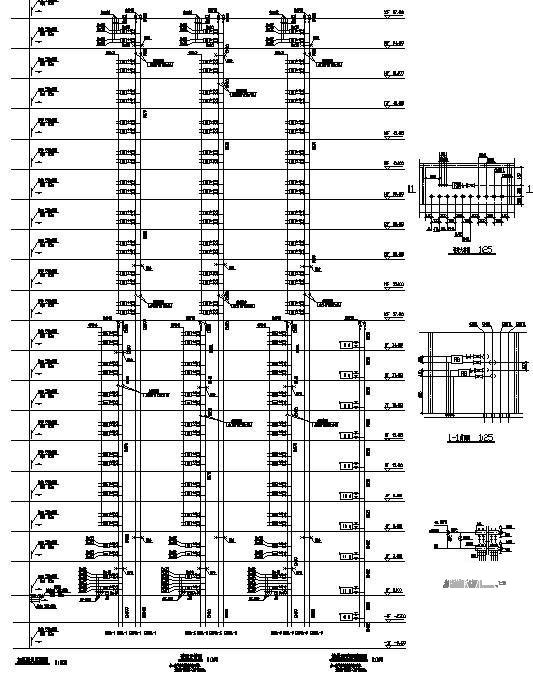

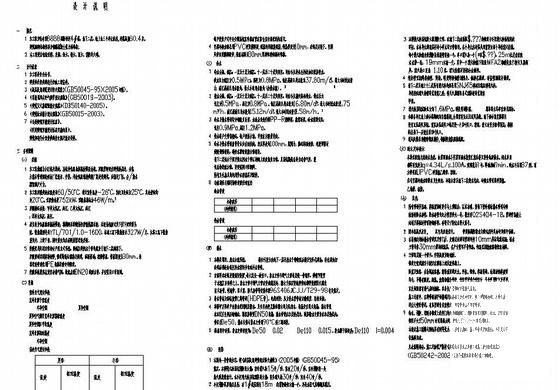

以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
