18层住宅楼地板辐射采暖设计CAD施工图纸（设计说明）
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计面积：10490平方米
- 建筑地上层数：18层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：14张
- 设计年代：近代
- 设计内容：通风, 采暖
- 冷热源：市政热网
- 采暖系统：热水辐射
- 节点大样：集分水器
- 项目所在地：宁夏
附件详情
- 设计施工说明
- 管井大样图
- 分集水器安装大样图
- 入口装置阀件及仪表安装大样图
- 前室加压送风系统图
- 采暖干立管系统图
- 采暖系统轴侧图
- 采暖干线、通风平面图
- 采暖平面图
- 机房层通风平面图
附件详情
稿件为宁夏银川某高层住宅采暖通风设计施工图纸，采暖方式为低温热水地板辐射采暖，热源由小区换热站低区系统提供。改住宅楼建筑面积10490m2，地上18层，地下1层。建筑物热负荷指标36W/m2，建筑物耗热量指标QH：10.56W/m2.
，图纸共14张。

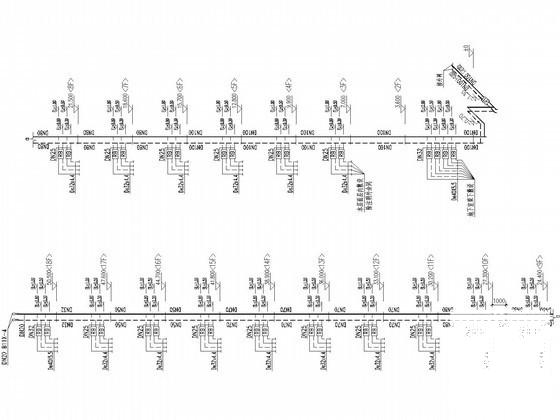

干立管系统图

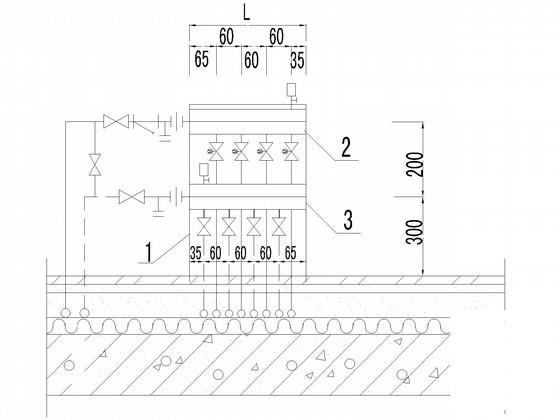

地板辐射采暖户内分集水器安装大样图

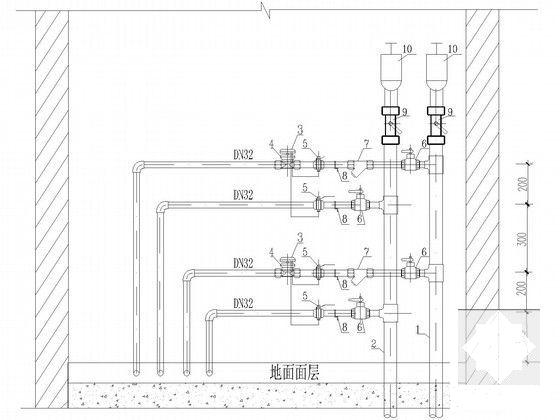

采暖管井剖面图

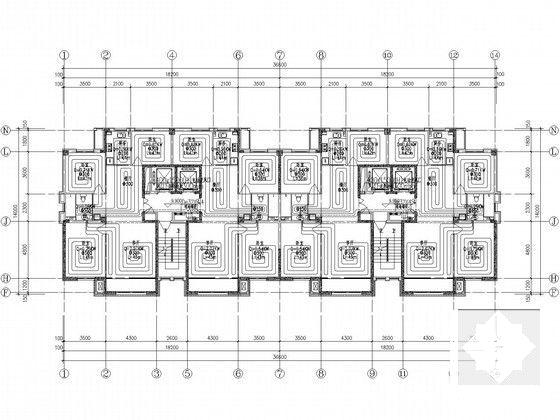

四层~十七层采暖平面图
采暖管井大样图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
