预制空心板梁概况
XX桥引桥及跨线桥上部结构均采用30m预制空心板梁,XX桥引桥桥跨布置为北岸5×30m+南岸4×30m,其轴号范围为北岸Z1~Z6、南岸Z11~Z15,分左右幅,每幅8片梁,其中中梁6片、边梁2片。跨线桥桥跨布置为5×30m,分左右幅,每幅13片梁,其中中梁10片,边梁3片。主河桥总计144片梁,跨线桥总计130片梁,共计274片梁。
空心板梁标准梁长29.96m,梁高1.3m,梁底宽1.49m和1.495m两种,梁顶宽1.44m、1.47m、1.70m、1.97m和2.095m五种。顶板厚12cm,腹板厚为中间16cm,两端头3m段22cm,底板厚为中间16cm,两端头3m段22cm,变截面段长2m。空心板梁体砼均为C50,单片梁最重74.63t(翼板长50cm边梁)。
【内容节选】
空心板梁运输方案
(一) 空心板梁装车及运输
1、空心板梁装车方法
空心板梁采用梁场2台50T龙门吊将板梁吊起装车。首先将运梁平板车开到指定的装车位置,然后用龙门吊将存梁区已经编号的待架板梁吊起,徐徐放到平板车上。
在吊放过程中,注意对梁体进行保护,小心轻放,板梁支承点下放置草垫、橡胶垫等支承物并用倒链、钢丝绳、木方等绑扎牢固。
……

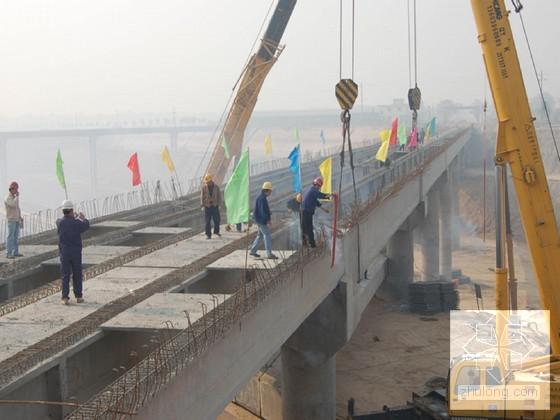

架梁顺序
(1)XX跨线桥
总体架梁顺序为:从E6桥台向E1桥台架设(大里程→小里程),先架设右幅,后架设左幅,逐跨完成。
每幅架设顺序为:先架7#中梁,再对称架6#和8#中梁,然后按序架1#边梁、2#边梁、3#边梁、4#中梁及5#中梁,最后按序架13#边梁、12#至9#中梁。
……
喂梁时需要注意以下几点:
(1) 前炮车要担在预制梁前端部向内约1~2m处,在允许的情况下可尽量往后担,更有利于喂梁,但不能超过3m。前天车提梁后,将前炮车移出,为后炮车让出位置。
(2) 运梁炮车在向架桥机交梁时,运梁炮车的速度应与天车同步,否则天车被推、拉均属危险动作。
(3) 运梁炮车的从车方向盘应设置在左、右边侧,不可居中设置,以避免与预制梁干涉。
(4) 运梁炮车的高度应满足桥机喂、提梁的需要……
……
共计32页

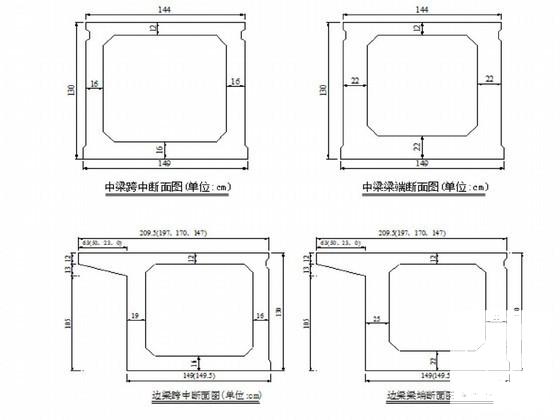

梁体结构断面图

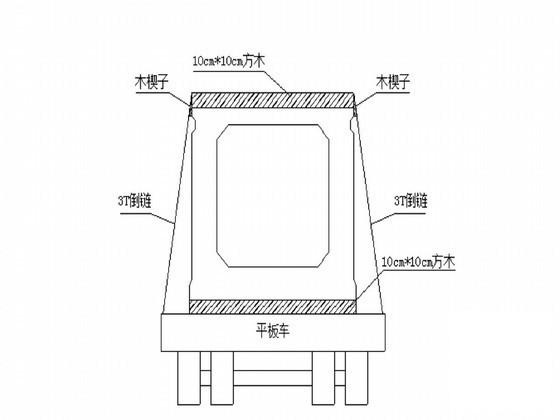

空心板梁装车及加固横截面示意图

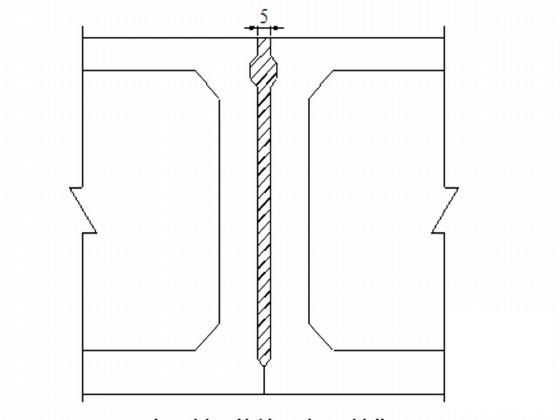

空心板梁绞缝示意图

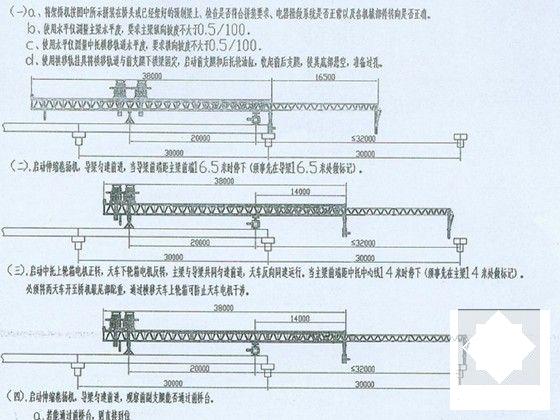

架桥机过孔

施工工艺流程

过孔抗倾覆计算

架桥机常见故障及排除方法
