五、大管棚施工方案
开挖前，拱部施以φ108mm,超前加固注浆,采用Tep100型钻机和LF100型快速钻机施工…………

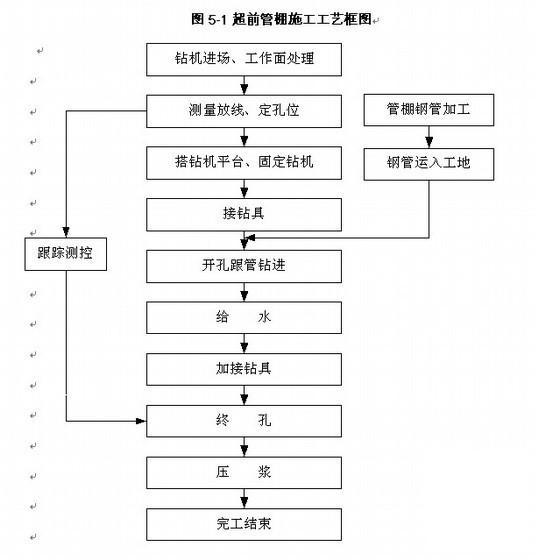

施工准备→测定孔位→导向架安装→导向管安装→套拱施工→钻孔→管棚安装→注浆→洞身开挖…………
5.1、测定孔位
用全站仪测定钻孔孔位，并用红油漆标注在掌子面上。管棚外倾角度为1°～3°；导向管安装位置在开挖轮廓线外45cm的轮廓线上…………
5.2、导向架安装
架立3榀钢架，并检测导向管安装精度。导向墙采用模筑现浇…………
5.3、导向管安装
用比管棚外径大的φ127mm、长2m钢管作导向管，先在导向架上管棚位置处焊接10×10角钢，在掌子面方向角钢内面焊上符合辐射角度要求的一定厚度的20mm宽的钢板，保证导向管安装方向精度…………
5.4、管棚钻孔安装
搭建钻机平台、钻机就位。施钻平台用15cm×15cm方木由下向上成“井”字形搭建，用扒钉连接固定。上面用木板铺平，要求钻机平台搭建必须牢固，钻机安放到平台上以后，要用钢丝绳紧固，防止钻进时钻机摆动或倾斜而影响钻孔质量。钻机在注浆孔前就位，钻杆正对孔心…………
5.4.1、钻孔
硬质合金管钻法，用φ65mm钻杆配φ110mm×1m硬质合金钻具，钻进成孔，钻孔向上倾斜3°且顺直，孔底偏差距离小于钻孔的半径…………
5.4.2、扫孔安管
为了能顺利下管，成孔后用φ20岩心管扫孔，顺通孔道，用钻机振冲器将钢管送入…………
5.4.3、洗管
钻孔时,要前后移动钻头,同时向孔内吹气,可以将砂子、土吹出来或吹到孔口。退管时，执行此操作，将在孔口的土或砂吹出…………
5.4.4、安装排气管
用岩心管作肋管，φ15塑料管作排气管，8号铁丝将排气管与肋管连接牢固，肋管前进送管，肋管与高压水管连接，打开高压水阀，肋管插入钢管底部，当排气管有水流出时，停止注水，拔出肋管，再向排气管中注入高压水，防止堵塞。排气管与注浆管头的排气钢管连接，注浆时，打开排气钢管阀门，待浆液流出时，证明管棚内空气排尽、充满浆液，关闭阀门，浆液向地层中扩散…………
