500kV变电站工程施工组织设计（鲁班奖）(现浇钢筋混凝土)

附件详情

室外配电装置构架采用了传统的钢管人字柱结构，钢梁采用格构式三角形钢梁，500kV钢梁两端采用变断面。
220kV及35kV构、支架采用了钢管结构，改变了传统的混凝土杆结构。
主控通信楼为二层全框架结构；楼（屋）面板及楼梯均采用现浇钢筋混凝土。
继电器小室采用砖混结构，屋面板采用现浇钢筋混凝土结构，钢丝网屏蔽。
地基处理。采用浆砌块石、碎石基础和人工挖孔桩处理的方案，减小了施工难度，节约了投资。
……
4.3.1.3 土方回填
本场平工程土方回填主要是所区回填和进所道路路堤回填。
（1）在回填之前，必须彻底清除耕植土和软弱土层，宽度沿坡角向外延伸1.5m。
（2）进行所区和路基填筑时，必须根据设计要求，分层填筑、分层夯实，分层厚度不大于300mm，压实系数不小于0.94。
（3）施工前应通过试碾或试验确定最佳碾压机械、碾压遍数、最佳含水量、最佳碾压干密度等,以保证 施工工艺 和设计参数。
……
4.3.2.1 人工挖孔桩施工方法
（一） 挖孔方法：
（1） 该项目人工挖孔桩径有900mm和1200mm二种。当桩净距小于2.5m时，应采用间隔开挖。排桩跳挖的最小施工净距不得小于4.5m。
（2） 挖土由人工从上到下逐层用镐、鍬进行，遇坚硬土层用锤、钎破碎，挖土次序为先挖中间部分后周边，按设计桩直径加2倍护壁厚度控制截面，允许尺寸误差3cm。每节的高度根据土质好坏、操作条件而定，一般以0.5-1.0m为宜。扩底部分采取先挖桩身圆柱体，再按扩底尺寸从上到下削土修成扩底形。弃土装入活底吊桶或罗筐内。垂直运输，在孔上口安支架、工字轨道、电葫芦或搭三木搭，用1～2t慢速卷扬机提升。吊至地面上后用机动翻斗车或手推车运出。
……

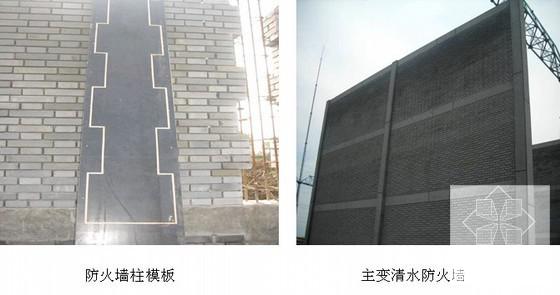

4.3.2.4 主变压器防火墙施工
该项目主变、高抗防火墙为钢筋混凝土框架结构，标准水泥砂砖填充墙。高抗防火墙整体要求达到清水墙工艺标准。
（1） 混框架结构模板采用双面带防水膜12mm厚的竹胶合板作面层，50×100木枋作骨架，根据结构尺寸在车间统一制作配制定型模板，并编号，运至现场后拼装。模板支撑系统采用φ48×3.5钢管和相应扣件组成，框架柱围箍必须有足够的刚度，防止框架柱变形。
（2） 模板间的接缝采用企口缝，并用强力粘胶带封面。在上下层模板接头处，由于下层混凝土边口的细微变形，可能会收引起上层模板底部不严密，导致混凝土上下层错台。因此在施工时，用砂轮机磨掉影响模板底部严密的下层混凝土，做到模板底部接缝不透光，同时在上层模板底部贴双面胶，以保证接缝的严密。
……
4.3.3 电气安装工程 施工方案
4.3.2.1 500kV主变安装施工
4.3.3.3 管母线施工
4.3.3.4 六氟化硫断路器安装
4.3.3.5 高压隔离开关安装
4.3.3.6 接地网施工
……
4.6 主控通信楼装修方案
内墙装修应以保护墙体、延长墙体的耐久性为目的，房间采用普通弹性乳胶漆涂刷。不采用花岗岩、大理石、铝塑板等材料，不大面积采用木装修。卫生间采用PVC塑料扣板吊顶，普通瓷砖墙地面，其他房间不设吊顶。
不采用高档家具、电器、洁具、灯具等。灯具选用以安全可靠、经济实用为主，选用构造简单、高效节能产品。楼梯、过道内的照明应具有自动控制功能。照明方式以直接照明为主，不采用间接照明方式。无特殊要求所有灯均应采用节能灯
……
170余页，7月
