超高层建筑地下室顶板加固施工方案

附件详情

1、由于该项目地下室施工场地狭小，现场周边场地无法满足钢结构施工要求，为解满足钢结构堆放需要，拟对地下室顶板进行加固，以便于堆放钢结构构件并行走80t汽车吊、30～80t的构件运输车（含构件重量）。
2、地下室原建筑和结构设计概况：
（1）、地下一层加固区域内建筑类别：停车场、设备用房、储物间、更衣室、休息室。
（2）、地下一层加固区域内原设计概况：
大梁截面尺寸为：2200×850mm，主要梁截面为1560×700mm、700×600mm、700×800mm；主要柱截面尺寸为：700×700mm；板厚200。

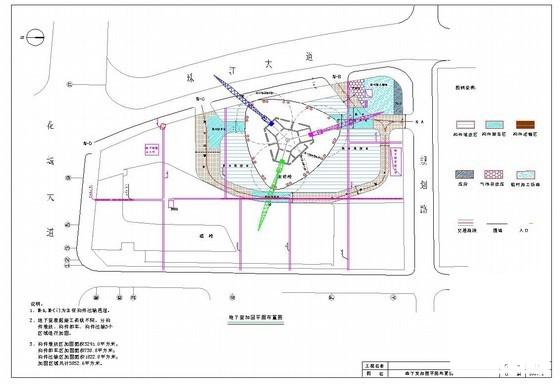

3、本地下室主要加固区域如下：7~17×A~D1轴区域，加固面积5852.6平方米。
……
第三节 地下室顶板加固方案荷载取值
构件卸车区加固验算：
取最不利时的荷载：构件卸车时楼板承受80t汽车吊自重（G1=56t）及所吊构件重量，此处按最重节点考虑（G2=65t）。此工况分析图如下，汽车吊支腿下方垫2.0m×2.0m枕木，枕木下垫钢板。
……
第三章 主要部位施工和使用措施
1、加固区域高支模施工方案；
（1）、500厚板高支模验算：
采用“九夹板+木枋+钢管”模板及支撑系统，木枋选用80mm×80mm，九夹板规格915×1830×18，钢管为φ48×3.5无缝钢管,木枋间距250，钢管立柱间距750。
……
