城市主干道智能交通工程CAD施工方案图纸设计36张(电子警察信号灯)

本图纸为城市主干道智能交通工程施工图设计,共计36张,包含电子警察、信号灯等内容。   ……   交通信号控制系统:   设备选型:   交通信号控制系统采用浙大中控Intelliffic ACS-300以上型号设备,均配置16灯组以上(含),控制信号系统与设备必须与交警控制中心兼容,并必须接入已建的信号控制管理平台。   系统功能:   规范路口交通环境。通过系统化的路口交通工程设计,规范路口的渠化、交通信号和交通标志分布,均衡路网中的交通分布;   安装标准的、稳定可靠及功能灵活的交通控制设备和系统,使系统能满足各种交通控制的需求;   系统运行时可连续准确地采集大量现场交通数据,通过对交通数据的采集、保存和处理,不仅直接用于交通控制,还可以为交通指挥调度和城市交通规划提供准确的量化依据;   从区域或全局的角度实时优化交通控制,缓解交通拥挤,缩短通行时间,减少交通事故、降低交通污染、提高现有道路的通行能力。   ……   信号灯:   交通信号灯由独立的发光单元组成,发光单元具有无色的透光面,信号灯的外壳、色片及密封圈表面平滑,无缺料、无开裂、无银丝、无明显变形和毛刺等缺陷;信号灯发光单元透光面尺寸为Ф400㎜、Ф300㎜,发光强度达到《GB14887 2011 道路交通信号灯》的相关标准。   ……   电子警察系统:   采用高清摄像机抓拍单元(分辨率大于600万像素CCD)对闯红灯、越线停车、逆向行驶、压黄线、进入路口不按规定车道行驶等违法行为进行图像取证;采用高清摄像机(分辨率大于200万像素CCD,品牌与高清摄像机抓拍单元一致)对进入路口的车辆进行视频监控,高清视频录像保存30天以上;确保设备稳定可靠,设备功耗总和(辅助光源不工作情况)小于60瓦/小时;在额定电压下,补光装置的功耗每车道应小于等于50W。   ……   共36张,编制于2015年。

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 城市主干道智能交通工程CAD施工方案图纸设计36张(电子警察信号灯) - 1
    第 1 张图
  • 城市主干道智能交通工程CAD施工方案图纸设计36张(电子警察信号灯) - 2

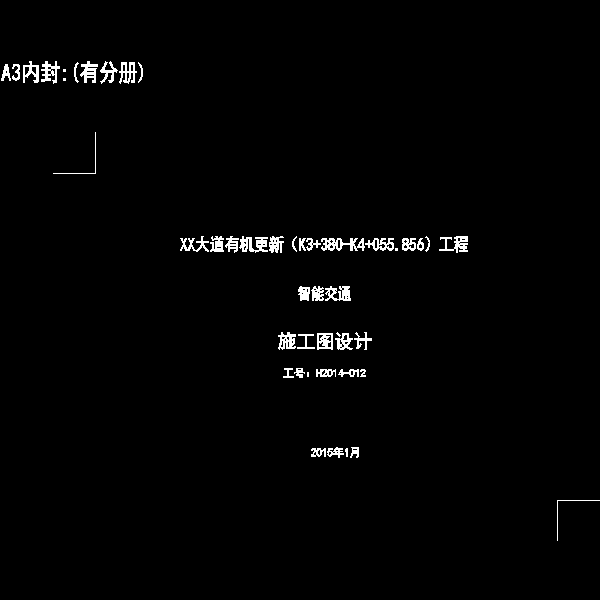

    第 2 张图
  • 城市主干道智能交通工程CAD施工方案图纸设计36张(电子警察信号灯) - 3
    第 3 张图
  • 城市主干道智能交通工程CAD施工方案图纸设计36张(电子警察信号灯) - 4
    第 4 张图
  • 城市主干道智能交通工程CAD施工方案图纸设计36张(电子警察信号灯) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
