汽车加气站给排水CAD施工方案图纸

  • 设计说明:有
  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 参考图纸:5张
  • 图纸年代:近代
  • 生活供水设计:生活给水系统
  • 供水方式:市政供水
  • 排水技术:重力排水
  • 项目地址:山西

附件详情

  • 附件详情
  • 设计说明
  • 材料表
  • 给排水平面图
  • 给排水系统图
  • 室外给排水、消防总

附件详情

工程介绍:
该项目为汽车加气站工程给排水系统、灭火器配置的设计。图中尺寸除标高以米计外,其余均以毫米为单位;该资料标高均以室内地坪±0.000为基准。给水管标高指管中心;排水管标高指管内底。

设计范围:
给水系统:给水用量为1.5m/d,由室外给水管网供给。
排水系统:生活排水经统一收集后重力流排至化粪池后,再排至室外污水管网。
灭火器的配置:按中危险级进行灭火器的配置。

编制于2009年,图纸共5张。

给排水系统图

室外给排水、消防总平面布置图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

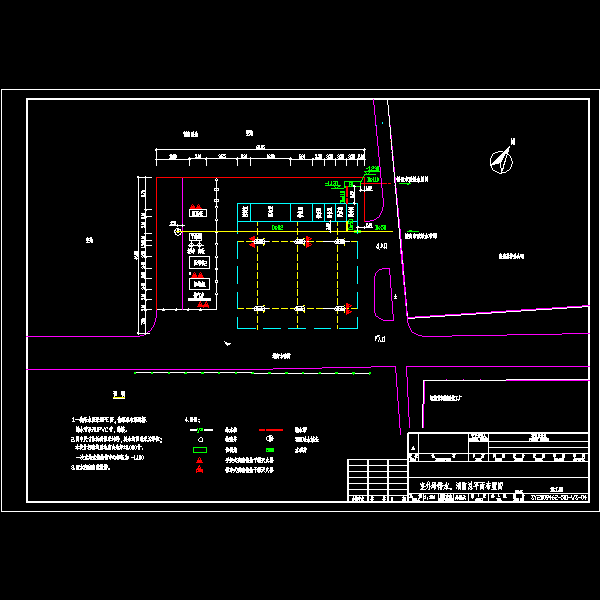

  • 汽车加气站给排水CAD施工方案图纸 - 1
    第 1 张图

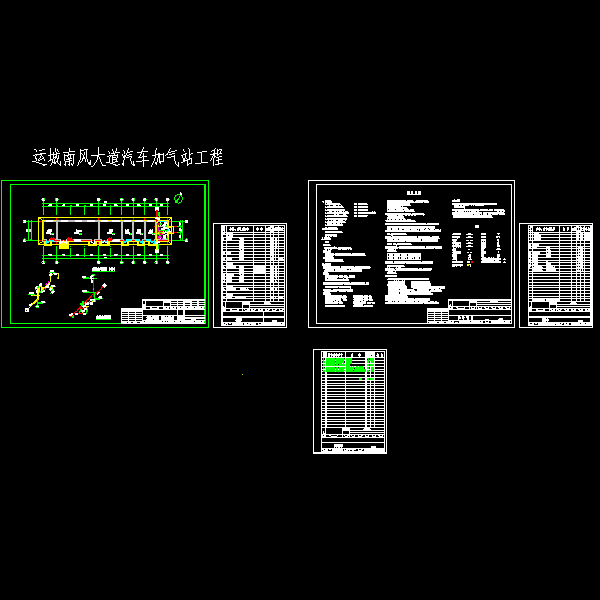

  • 汽车加气站给排水CAD施工方案图纸 - 2
    第 2 张图
以上是部分截图,请下载附件后查看完整高清内容
